திமின் கட்டுப்பாட்டு அமைச்சரவைமின்சார நீர்மூழ்கிக் குழாயின் (ESP) யூனிட்டின் தொடக்கம் மற்றும் நிறுத்தத்தைக் கட்டுப்படுத்தும் ஒரு பிரத்யேக சாதனம், அதன் இயக்க நிலையைக் கண்காணித்து பதிவு செய்கிறது, மேலும் செயல்பாட்டின் போது அசாதாரண நிலைமைகள் ஏற்படும் போது தானாகவே பவர்-ஆஃப் பாதுகாப்பைச் செய்கிறது. தற்போது, நான்கு வகையான கட்டுப்பாட்டு அலமாரிகள் பொதுவாகப் பயன்படுத்தப்படுகின்றன: மின்-அதிர்வெண் கட்டுப்பாட்டு அலமாரிகள், மென்மையான-தொடக்கக் கட்டுப்பாட்டு அலமாரிகள், குறைந்த மின்னழுத்த மாறி-அதிர்வெண் கட்டுப்பாட்டு அலமாரிகள் மற்றும் நடுத்தர மின்னழுத்த மாறி-அதிர்வெண் கட்டுப்பாட்டு அலமாரிகள்.
சர்வதேச தரநிலை:ISO 13628 , IEC 60034 , IEC 60529 , IEC 60947, IEC 60079
தேசிய தரநிலை: ஜிபி/டி 16750, ஜிபி/டி 3797, ஜிபி 4208, ஜிபி/டி 14048, ஜிபி 7251.1
தொழில் தரநிலை: API RP 11S1, API 14F
நிறுவன தரநிலை: AT-ST-013
பவர் சப்ளை மின்னழுத்த பாதுகாப்பு
மூன்று கட்ட தற்போதைய பாதுகாப்பு
அதிக சுமை பாதுகாப்பு
அண்டர்லோட் பாதுகாப்பு
குறைந்த மின்னழுத்த பாதுகாப்பு
தாமதமான தொடக்கம்
தாமதமான பணிநிறுத்தம்
தற்போதைய பதிவு
| மாதிரி & விவரக்குறிப்பு | மதிப்பிடப்பட்ட மின்னோட்டம் (A) | மதிப்பிடப்பட்ட மின்னழுத்தம் (V) | A (அகலம்) × B (ஆழம்) × H (உயரம்) |
| 1.2kV வகுப்பு | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.5kV வகுப்பு | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV வகுப்பு | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3.6kV வகுப்பு | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| மாதிரி & விவரக்குறிப்பு | மதிப்பிடப்பட்ட மின்னோட்டம் (A) | மதிப்பிடப்பட்ட மின்னழுத்தம் (V) | A (அகலம்) × B (ஆழம்) × H (உயரம்) |
| 1.2kV வகுப்பு | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.3kV வகுப்பு | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● உயரம்:≤2000மீ
● சுற்றுப்புற வெப்பநிலை:-30℃/-22℉ — +50℃/122℉
● ஒப்பீட்டு ஈரப்பதம்:≤85%
●எரிக்கக்கூடிய மற்றும் வெடிக்கும் பொருட்கள், காப்புக்கு அரிக்கும் வாயுக்கள் மற்றும் கடத்தும் தூசி இல்லாதது
●கடுமையான அதிர்வு இல்லாத இடங்களில், செங்குத்து சாய்வு ≤ 5° இல் நிறுவப்பட்டது
| இல்லை | அளவுரு பெயர் | தரவு |
| 1 | மதிப்பிடப்பட்ட உள்ளீட்டு மின்னழுத்தம் | 380 V - 480 V ± 10%,3P 380 V - 480 V ± 10%, 3-கட்டம் |
| 2 | மதிப்பிடப்பட்ட உள்ளீட்டு அதிர்வெண் | 50Hz±10% |
| 3 | வெளியீடு அதிர்வெண் | 0 - 120 ஹெர்ட்ஸ், அனுசரிப்பு |
| 4 | வெளியீடு அதிர்வெண் தீர்மானம் | 0.01 ஹெர்ட்ஸ் |
| 5 | பவர் சப்ளை மின்னழுத்தத்தைக் கட்டுப்படுத்தவும் | AC220V |
| 6 | மதிப்பிடப்பட்ட வெளியீட்டு சக்தி | 110 kW–630kW |
| 7 | மதிப்பிடப்பட்ட வெளியீட்டு மின்னோட்டம் | 215A–1188A |
| 8 | வெளியீட்டு மின்னழுத்த வரம்பு | 0 - உள்ளீட்டு மின்னழுத்தம் |
| 9 | ரெக்டிஃபையர் வகை | 6 - துடிப்பு டையோடு ரெக்டிஃபையர் |
| 10 | இன்வெர்ட்டர் டிரான்சிஸ்டர் வகை | IGBT |
| 11 | வெளிப்புற தொடர்பு இடைமுகம் | RS485,RS232 |
| 12 | வெளிப்புற தொடர்பு மாதிரி | கேபிள் |
| 13 | பாதுகாப்பு செயல்பாடு | அதிக சுமை, சுமை, குறுகிய சுற்று, கட்ட இழப்பு, அதிக வெப்பநிலை |
| 14 | குளிரூட்டும் முறை | கட்டாய காற்று குளிரூட்டல் |
| 15 | உள்ளீட்டு சக்தி காரணி | 0.98 |
| 16 | திறன் | "98% |
| 17 | வெளியீட்டு வடிகட்டி | சைன் அலை |
| 18 | மதிப்பிடப்பட்ட கடமை சுழற்சி | தொடர்ச்சியான |
| 19 | IP தரம் / பாதுகாப்பு தரம் | IP23 |
| 20 | அதிக சுமை திறன் | 150% மதிப்பிடப்பட்ட முறுக்கு, கால அளவு 60 வி |
| 21 | செயல்பாட்டு சுற்றுப்புற வெப்பநிலை | -15℃ ～ 50℃ 5℉ ～ 122℉ |
| 22 | சேமிப்பு / போக்குவரத்து வெப்பநிலை | -40℃ ～ 55℃ -40℉ ～ 131℉ |
| 23 | சுற்றுப்புற ஈரப்பதம் | ≤95% (+20 ℃ இல்), ஒடுக்கம் இல்லாதது |
| 24 | நிறுவல் உயரம் | ≤1000m, மீறினால் மதிப்பாய்வு தேவை |
| 25 | உள்ளீடு பக்க ஹார்மோனிக் கூறு | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | உள்ளீடு பக்க ஹார்மோனிக் உள்ளடக்கம் | 5% |
| 27 | கட்டுப்பாட்டு முறை | பல புள்ளி V/F, திசையன் V/F |
| 28 | இன்லெட் & அவுட்லெட் வயரிங் பயன்முறை | டாப் இன் & டாப் அவுட், பாட்டம் இன் & பாட்டம் அவுட் |
| இல்லை | அளவுரு பெயர் | தரவு |
| 1 | மதிப்பிடப்பட்ட உள்ளீட்டு மின்னழுத்தம் | 380 V - 690 V ± 10%, 3-கட்டம் |
| 2 | மதிப்பிடப்பட்ட உள்ளீட்டு அதிர்வெண் | 50Hz±10% |
| 3 | வெளியீடு அதிர்வெண் | 0 - 120 ஹெர்ட்ஸ், அனுசரிப்பு |
| 4 | வெளியீடு அதிர்வெண் தீர்மானம் | 0.01 ஹெர்ட்ஸ் |
| 5 | பவர் சப்ளை மின்னழுத்தத்தைக் கட்டுப்படுத்தவும் | ஏசி 220 வி |
| 6 | மதிப்பிடப்பட்ட வெளியீட்டு சக்தி | 110 kW–900 kW |
| 7 | மதிப்பிடப்பட்ட வெளியீட்டு மின்னோட்டம் | 202 ஏ–1535 ஏ |
| 8 | வெளியீட்டு மின்னழுத்த வரம்பு | 0 - உள்ளீட்டு மின்னழுத்தம் |
| 9 | ரெக்டிஃபையர் வகை | IGBT |
| 10 | இன்வெர்ட்டர் டிரான்சிஸ்டர் வகை | IGBT |
| 11 | வெளிப்புற தொடர்பு இடைமுகம் | RS485,RS232 |
| 12 | வெளிப்புற தொடர்பு முறை | ஃபைபர் ஆப்டிக் |
| 13 | பாதுகாப்பு செயல்பாடு | அதிக சுமை, சுமை, குறுகிய சுற்று, கட்ட இழப்பு, அதிக வெப்பநிலை |
| 14 | குளிரூட்டும் முறை | கட்டாய காற்று குளிரூட்டல் |
| 15 | உள்ளீட்டு சக்தி காரணி | 0.98 |
| 16 | திறன் | "98% |
| 17 | வெளியீட்டு வடிகட்டி | சைன் அலை |
| 18 | மதிப்பிடப்பட்ட கடமை சுழற்சி | தொடர்ச்சியான |
| 19 | IP தரம் / பாதுகாப்பு தரம் | IP23 |
| 20 | அதிக சுமை திறன் | 150% மதிப்பிடப்பட்ட முறுக்கு, கால அளவு 60 வி |
| 21 | செயல்பாட்டு சுற்றுப்புற வெப்பநிலை | -15℃ ～ 50℃ 5℉ ～ 122℉ |
| 22 | சேமிப்பு / போக்குவரத்து வெப்பநிலை | -40℃ ～ 55℃ -40℉ ～ 131℉ |
| 23 | சுற்றுப்புற ஈரப்பதம் | ≤95% (+20 ℃ இல்), ஒடுக்கம் இல்லாதது |
| 24 | நிறுவல் உயரம் | ≤1000 மீ; மீறினால் மதிப்பிழப்பு தேவைப்படுகிறது |
| 25 | உள்ளீடு பக்க ஹார்மோனிக் கூறு | 4% |
| 26 | உள்ளீடு பக்க ஹார்மோனிக் உள்ளடக்கம் | 5% |
| 27 | கட்டுப்பாட்டு முறை | பல புள்ளி V/F, திசையன் V/F |
| 28 | இன்லெட் & அவுட்லெட் வயரிங் பயன்முறை | டாப் இன் & டாப் அவுட், பாட்டம் இன் & பாட்டம் அவுட் |
| இல்லை | அளவுரு பெயர் | தரவு |
| 1 | மதிப்பிடப்பட்ட உள்ளீட்டு மின்னழுத்தம் | 0.6 KV -2.6 KV±10% |
| 2 | மதிப்பிடப்பட்ட உள்ளீட்டு அதிர்வெண் | 50 Hz ± 10% |
| 3 | வெளியீடு அதிர்வெண் | 0 - 120 ஹெர்ட்ஸ், அனுசரிப்பு |
| 4 | வெளியீடு அதிர்வெண் தீர்மானம் | 0.01 Hz |
| 5 | பவர் சப்ளை மின்னழுத்தத்தைக் கட்டுப்படுத்தவும் | ஏசி 220 வி |
| 6 | மதிப்பிடப்பட்ட திறன் | 45 kVA–300kVA |
| 7 | குளிரூட்டும் முறை | கட்டாய காற்று குளிரூட்டல் |
| 8 | உள்ளீட்டு சக்தி காரணி | 0.98க்கு மேல் >20% சுமை |
| 9 | மதிப்பிடப்பட்ட கடமை சுழற்சி | தொடர்ச்சியான |
| 10 | IP தரம் / பாதுகாப்பு தரம் | IP20 |
| 11 | அதிக சுமை திறன் | 1 மணிநேரத்திற்கு 120%, 1 நிமிடத்திற்கு 150% |
| 12 | செயல்பாட்டு சுற்றுப்புற வெப்பநிலை | -15℃ ～ 50℃ 5℉ ～ 122℉ |
| 13 | சேமிப்பு / போக்குவரத்து வெப்பநிலை | -40℃ ～ 55℃ -40℉ ～ 131℉ |
| 14 | சுற்றுப்புற ஈரப்பதம் | ≤90% (+20 ℃ இல்), ஒடுக்கம் இல்லாதது |
| 15 | நிறுவல் உயரம் | ≤1000 மீ; மீறினால் மதிப்பிழப்பு தேவைப்படுகிறது |
●உயரம் 1000 மீட்டருக்கு மேல் இருக்கக்கூடாது; உயரம் 1000 மீட்டருக்கு மேல் இருந்தால் மதிப்பாய்வு தேவை.
●இயக்க சுற்றுப்புற வெப்பநிலை: -5 ℃ முதல் +40 ℃, தினசரி சராசரி வெப்பநிலை +35 ℃ ஐ விட அதிகமாக இல்லை, சுற்றுப்புற வெப்பநிலை மாறுபாடு 5 ℃/h ஐ விட அதிகமாக இல்லை. சுற்றுப்புற வெப்பநிலை அனுமதிக்கப்பட்ட வரம்பை விட அதிகமாக இருந்தால், பொருத்தமான ஏர் கண்டிஷனிங் உபகரணங்கள் பொருத்தப்பட்டிருக்க வேண்டும்.
சுற்றுப்புற காற்றின் அதிகபட்ச ஈரப்பதம்: ≤ 90% (20 ℃ இல்); +40 ℃ இல் ≤ 50%.
●நிறுவல் அடித்தளம் கடுமையான அதிர்வு மற்றும் அதிர்ச்சியிலிருந்து விடுபட வேண்டும், செங்குத்து சாய்வு 5% க்கு மேல் இல்லை.
●இயக்கச் சூழலானது கடத்தும் அல்லது வெடிக்கும் தூசி இல்லாமல் இருக்க வேண்டும், மேலும் உலோகங்களை அரிக்கும் அல்லது காப்பீட்டை சேதப்படுத்தும் வாயுக்கள் அல்லது நீராவிகள் இல்லாமல் இருக்க வேண்டும்.
●ஏசி உள்ளீட்டு மின்சார விநியோகத்தின் தொடர்ச்சியான மின்னழுத்த ஏற்ற இறக்கம் மதிப்பிடப்பட்ட மதிப்பில் ±10% ஐ விட அதிகமாக இருக்கக்கூடாது.
●ஏசி பவர் கிரிட்டின் அதிர்வெண் ஏற்ற இறக்க வரம்பு: 45 ஹெர்ட்ஸ்–55 ஹெர்ட்ஸ், அதிர்வெண் மாறுபாடு விகிதம் வினாடிக்கு ±1%க்கு மிகாமல் இருக்கும்.
●நல்ல காற்றோட்டத்துடன் மட்டுமே உட்புற பயன்பாட்டிற்கு; சாதனத்தின் மேல் மற்றும் அதைச் சுற்றியுள்ள அனுமதிகள் ≥ 700 மிமீ இருக்க வேண்டும்.
●ஓவர்வோல்டேஜ், அண்டர்வோல்டேஜ், ஓவர் கரண்ட், ஃபேஸ் லாஸ் மற்றும் ஷார்ட் சர்க்யூட் உள்ளிட்ட பாதுகாப்புகளுடன் பொருத்தப்பட்டுள்ளது.
●வெளியீட்டு மின்னோட்டம், மின்னழுத்தம், அதிர்வெண் போன்றவற்றைக் காட்ட LED டிஸ்ப்ளே பொருத்தப்பட்டுள்ளது.
●கணினி அளவுருக்களை கீபேட் வழியாக அமைக்கலாம்.
●இது மாறி அதிர்வெண் பயன்முறை மற்றும் ஆற்றல் அதிர்வெண் பயன்முறை ஆகிய இரண்டிலும் செயல்பட முடியும்.
●மாறி அதிர்வெண் செயல்பாட்டின் கீழ், வேலை செய்யும் முறை கைமுறையாகவோ அல்லது தானாகவோ இருக்கலாம்.
●தொடக்க நேரம் மற்றும் இயக்க அதிர்வெண் தன்னிச்சையாக அமைக்கப்படலாம்.
Q1: வேரியபிள் ஸ்பீட் டிரைவ் எலக்ட்ரிக்கல் கன்ட்ரோல் கேபினட் எந்த உபகரணங்களுக்கு முக்கியமாகப் பயன்படுத்தப்படுகிறது?
A1: இந்த வேரியபிள் ஸ்பீட் டிரைவ் கண்ட்ரோல் கேபினட் என்பது உயர் வெப்பநிலை பம்புகள், ஆழ்துளைக் கிணறு பம்புகள் மற்றும் நதி உட்கொள்ளும் பம்புகள் போன்ற அனைத்து வகையான நீர்மூழ்கிக் குழாய்களுக்கான சிறப்பு துணை உபகரணமாகும். இது எண்ணெய் வயல் நீர் விநியோகம், ஆழ்துளை கிணறு நீர் வழங்கல் மற்றும் நதி நீர் உட்கொள்ளும் திட்டங்களுக்கு பொருந்தும்.
Q2: பாரம்பரிய நிலையான வேகக் கட்டுப்பாட்டுடன் ஒப்பிடும்போது அதிர்வெண் மாற்றக் கட்டுப்பாட்டின் முக்கிய நன்மைகள் என்ன?
A2: பாரம்பரிய நிலையான-வேகக் கட்டுப்பாட்டுப் பெட்டிகளுடன் ஒப்பிடும்போது, திமாறி வேக இயக்கி மின் கட்டுப்பாட்டு அமைச்சரவைதேவைக்கேற்ப பம்ப் வேகத்தை சுதந்திரமாக சரிசெய்ய முடியும். இது அதிக ஆற்றலைச் சேமிக்கிறது, மென்மையான தொடக்கத்துடன் உபகரணங்கள் தேய்மானத்தைக் குறைக்கிறது, மேலும் முழு பாதுகாப்புப் பாதுகாப்பையும் கொண்டுள்ளது, இது பம்ப் செயல்பாட்டை மிகவும் நிலையானதாகவும், பாதுகாப்பாகவும், சக்தியைச் சேமிக்கவும் செய்கிறது.
Q3: இந்த கட்டுப்பாட்டு அமைச்சரவை கடுமையான வெளிப்புற வேலைச் சூழல்களுக்கு ஏற்ப மாற்றிக்கொள்ள முடியுமா?
A3: ஆம். இந்த மின் கட்டுப்பாட்டு அமைச்சரவை சீல் செய்யப்பட்ட தொழில்துறை ஷெல் மற்றும் உயர்தர உள் பாகங்களை ஏற்றுக்கொள்கிறது. இது தூசி, நீர்ப்புகா மற்றும் குறுக்கீடு எதிர்ப்பு, மேலும் எண்ணெய் வயல், நீர் கிணறு மற்றும் நதி நீர் உட்கொள்ளும் திட்டங்களுக்கு ஈரப்பதமான, தூசி நிறைந்த மற்றும் வெளிப்புற சூழல்களில் நிலையானதாக வேலை செய்ய முடியும்.

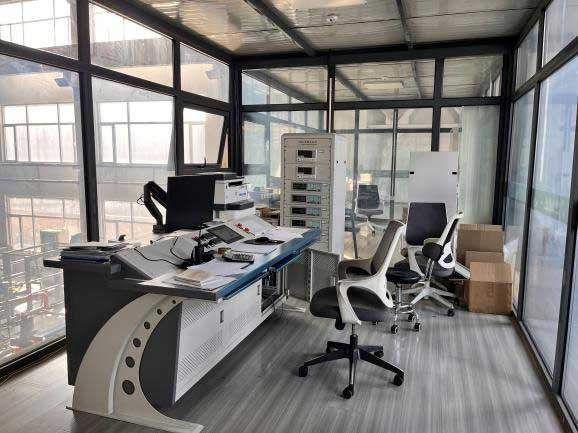

ஒவ்வொரு வேரியபிள் ஸ்பீட் டிரைவ் எலக்ட்ரிக்கல் கண்ட்ரோல் கேபினெட்டிற்கும் கடுமையான தரக் கட்டுப்பாட்டை நாங்கள் பின்பற்றுகிறோம். சாதாரண ஒற்றை-பகுதி ஆய்வில் இருந்து வேறுபட்டது, எங்கள் பெட்டிகள் அனைத்தும் டெலிவரிக்கு முன் பொருத்தப்பட்ட நீரில் மூழ்கக்கூடிய பம்ப் செட் மூலம் சோதிக்கப்படுகின்றன. ஒவ்வொரு உபகரணமும் முழு இயங்கும் சோதனை, வேக சரிசெய்தல் சோதனை மற்றும் சுமை உருவகப்படுத்துதல் சோதனை ஆகியவற்றைக் கடந்து செல்கிறது. இந்த உண்மையான பம்ப் பொருத்துதல் சோதனை அமைச்சரவை மற்றும் பம்ப் இடையே சரியான ஒருங்கிணைப்பை உறுதி செய்கிறது. நிலையான மற்றும் நம்பகமான களச் செயல்பாட்டிற்கு உத்தரவாதம் அளிக்க, முழுமையான பொருத்தப் பரீட்சையில் தேர்ச்சி பெற்ற பின்னரே அனைத்து தயாரிப்புகளும் வழங்கப்படுகின்றன.
நீர்மூழ்கிக் குழாய் கட்டுப்பாட்டு உபகரணங்களை உருவாக்கி உற்பத்தி செய்வதில் எங்களுக்கு சிறந்த அனுபவம் உள்ளது. அனைத்து வேரியபிள் ஸ்பீட் டிரைவ் எலக்ட்ரிக்கல் கண்ட்ரோல் கேபினட் தயாரிப்புகளும் நிலையான தரம் மற்றும் குறைந்த தோல்வி விகிதத்துடன் கண்டிப்பாக சோதிக்கப்படுகின்றன. வெவ்வேறு பம்புகள் மற்றும் வேலை நிலைமைகளுக்கு ஏற்றவாறு தனிப்பயனாக்கப்பட்ட அளவுருக்கள் மற்றும் செயல்பாடுகளை நாங்கள் ஆதரிக்கிறோம். நாங்கள் முழுமையான முன் விற்பனை ஆலோசனை, ஆன்-சைட் வழிகாட்டுதல் மற்றும் விற்பனைக்குப் பிந்தைய பராமரிப்பு சேவைகளை வழங்குகிறோம். எங்கள் தயாரிப்புகள் உலகளவில் விற்கப்படுகின்றன, பல்வேறு எண்ணெய் வயல், நீர் கிணறு மற்றும் நதி நீர் உட்கொள்ளும் திட்டங்களுக்கு செலவு குறைந்த மற்றும் நிலையான கட்டுப்பாட்டு தீர்வுகளுடன் சேவை செய்கின்றன.
