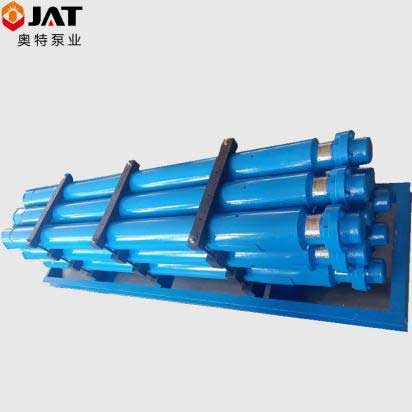

திமின்சார நீர்மூழ்கிக் குழாய்ஆழமான கிணறுகள், கடல் தளங்கள் மற்றும் சிக்கலான நீர்த்தேக்க நிலைகளில் தொடர்ச்சியான கச்சா எண்ணெய் உற்பத்திக்காக வடிவமைக்கப்பட்ட கீழ்நோக்கி செயற்கை லிப்ட் அமைப்பு. இது உயர் செயல்திறன் கொண்ட நீர்மூழ்கி மோட்டார், பல-நிலை மையவிலக்கு பம்ப், எரிவாயு மற்றும் மணல் எதிர்ப்பு பாதுகாப்பு அமைப்பு மற்றும் நிலையான எண்ணெய் தூக்கும் செயல்திறனை வழங்க நம்பகமான சீல் அமைப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது.
அதிக நீர் வெட்டு கிணறுகள், முதிர்ந்த எண்ணெய் வயல்களுக்கு, கடல் உற்பத்தி மற்றும் சவாலான நீர்த்தேக்க சூழல்களுக்காக வடிவமைக்கப்பட்ட எண்ணெய் ESP அமைப்பு, ஆபரேட்டர்களுக்கு உற்பத்தி திறனை மேம்படுத்த உதவுகிறது, வேலை செய்யும் அதிர்வெண்ணைக் குறைக்கிறது மற்றும் நீண்ட கால இயக்கச் செலவுகளைக் குறைக்கிறது.
பல விசையியக்கக் குழாய் விட்டம், சக்தி கட்டமைப்புகள் மற்றும் பொருள் விருப்பங்கள் உள்ளன, இது கிணறு ஆழம், திரவ பண்புகள், வெப்பநிலை மற்றும் உற்பத்தி தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

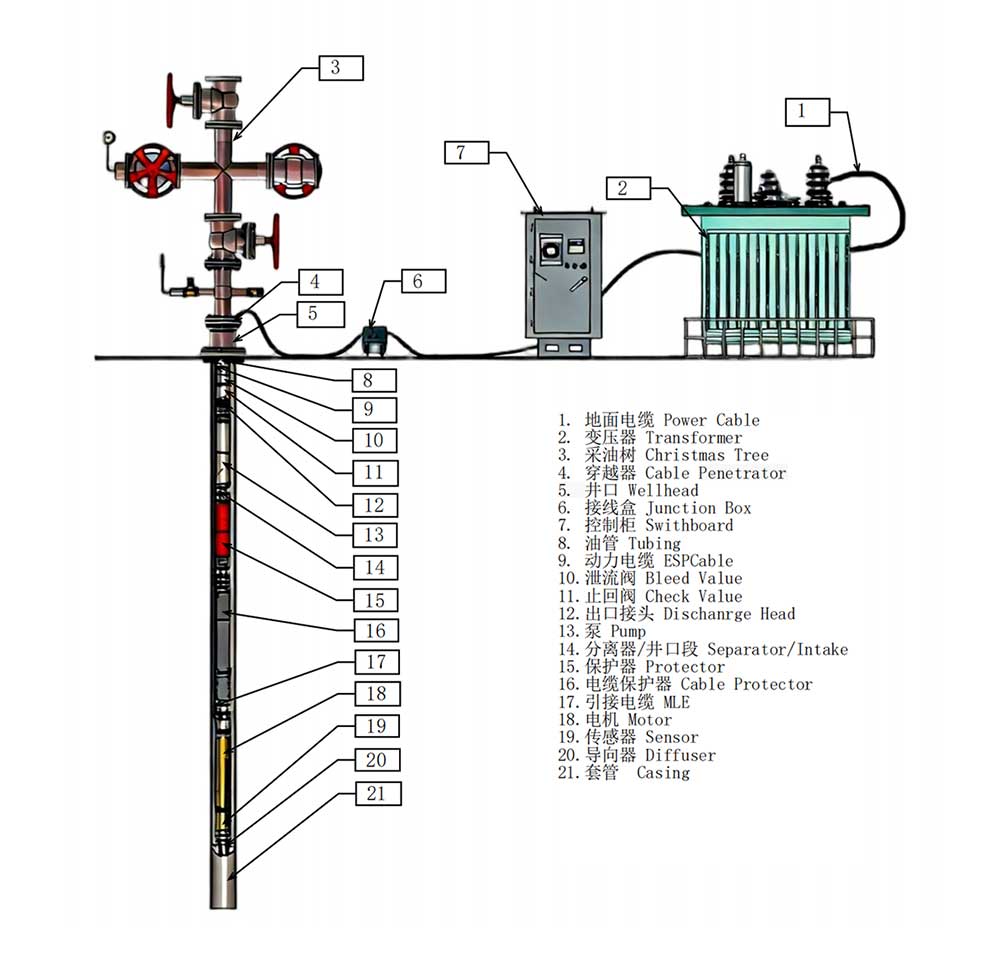

| இல்லை | உபகரணங்களின் பெயர் | அவசியம் | கொள்முதல் முறை | உபகரணங்கள் விளக்கம் |
| நிலம் சார்ந்த வசதிகள் | ||||
| 1 | சந்திப்பு பெட்டி | விருப்பமானது | வாடிக்கையாளர் வழங்கியது |
1.தரை கேபிள் கிணறுகளில் நிலத்தடி கேபிள் இணைப்புகளுக்கு 2.நிலத்தடி சுரங்கங்களில் உயர் அழுத்த வாயுவை தடுத்தல் |
| 2 | மாறி அதிர்வெண் படி-அப் மின்மாற்றி | தேவை | வாடிக்கையாளர் வழங்கியது | மின்சார பம்ப் தேவைப்படும் தரை மின்னழுத்தத்திற்கு மின்சாரம் வழங்கல் மின்னழுத்தத்தை அதிகரிக்க பயன்படுகிறது |
| 3 | குறைந்த மின்னழுத்த மாறி அதிர்வெண் கட்டுப்பாட்டு அமைச்சரவை (சைன் வடிகட்டி உட்பட) | தேவை | வாடிக்கையாளர் வழங்கியது | மின்சார பம்பின் இயக்க நிலையை கட்டுப்படுத்துதல், பாதுகாத்தல் மற்றும் சரிசெய்தல் |
| 4 | வடிகட்டி | விருப்பமானது | வாடிக்கையாளர் வழங்கியது | பவர் கிரிட்களில் மின்சார பம்புகள் மற்றும் முக்கியமான உபகரணங்களைப் பாதுகாப்பதற்காக |
| 5 | மேற்பரப்பு கேபிள் | விருப்பமானது | வாடிக்கையாளர் வழங்கியது |
1. தரை உபகரணங்களை இணைக்கப் பயன்படுகிறது 2.கண்ட்ரோல் பம்ப் செலவு |
| டவுன்ஹோல் குழாய் சரம் இணைப்பான் | ||||
| 1 | நன்கு தலை உபகரணங்கள் | தேவை | வாடிக்கையாளர் வழங்கியது | 1.குழாய் சரங்களை தொங்குவதற்கும், மேற்பரப்பு குழாய்களை இணைப்பதற்கும்2.நிலத்தடி கேபிள் பாதைக்கு |
| 2 | எண்ணெய் குழாய் | தேவை | வாடிக்கையாளர் வழங்கியது | மின்சார விசையியக்கக் குழாய்களை இணைக்கவும், நன்கு திரவ தூக்கும் சேனலை உருவாக்கவும் பயன்படுகிறது |
| 3 | வடிகால் வால்வு | விருப்பமானது | வாடிக்கையாளர் வழங்கியது | குழாய் கிணறு திரவத்தின் வெளியேற்றம் |
| 4 | ஒற்றை ஓட்ட வால்வு | தேவை | வாடிக்கையாளர் வழங்கியது | பம்ப் பணிநிறுத்தம் செயல்பாடானது குழாய் சரத்தில் உள்ள கிணறு திரவம் மீண்டும் பாய்வதைத் தடுக்கிறது, இது நீர் சுத்தியலை ஏற்படுத்தலாம் மற்றும் மின்சார பம்பை சேதப்படுத்தும். |
| 5 | கடையின் இணைப்பு | தேவை | வாடிக்கையாளர் வழங்கியது | மின்சார பம்பை எண்ணெய் குழாயுடன் இணைக்கப் பயன்படுகிறது |

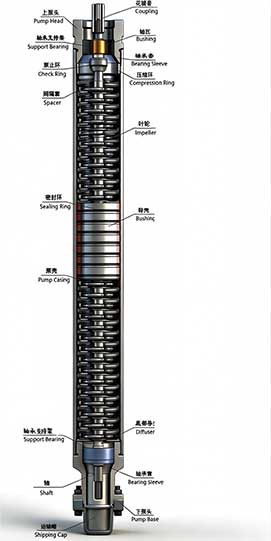

| 6 | பம்ப் | தேவை | சுயபரிமாற்றம் | தேவையான தூக்கும் அழுத்தம் மற்றும் ஓட்ட விகிதத்தை உருவாக்க பயன்படுகிறது |
| 7 | எரிவாயு செயலி | விருப்பமானது | சுயபரிமாற்றம் |
1. எரிவாயு பூட்டு மற்றும் குழிவுறுதல் போன்ற மின்சார பம்புகளில் வாயுவின் தாக்கத்தை குறைக்க 2. போதுமான லிப்ட் ஓட்டம் |
| 8 | எரிவாயு பிரிப்பான் அல்லது நுழைவாயில் பிரிவு | தேவை | சுயபரிமாற்றம் |
1. எரிவாயு பூட்டு மற்றும் குழிவுறுதல் போன்ற மின்சார பம்புகளில் வாயுவின் தாக்கத்தை குறைக்க 2. போதுமான லிப்ட் ஓட்டம் 3. பம்பிற்குள் நுழைவதற்கு கிணற்று திரவத்திற்கான சேனலை உருவாக்குகிறது |
| எண் | சாதனத்தின் பெயர் | தேவை | கையகப்படுத்தும் முறை | சாதன விளக்கம் |
| டவுன்ஹோல் குழாய் சரம் இணைப்பான் | ||||
| 9 | பாதுகாவலர் | தேவை | சுயபரிமாற்றம் |
1.பம்பிற்கு மோட்டார் முறுக்கு விசையை கடத்த பயன்படுகிறது 2.வெல்போரில் நீர்மூழ்கி மோட்டாருக்கான அழுத்தம் சமநிலை 3.கேரியர் பம்பின் அச்சு விசை 4. நீரில் மூழ்கிய மோட்டருக்கான மோட்டார் எண்ணெயை நிரப்புதல் 5.நீரில் மூழ்கிய மோட்டருக்கான அச்சு முத்திரை |

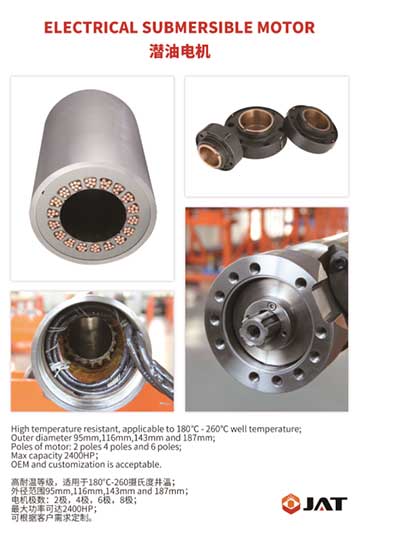

| 10 | நீரில் மூழ்கக்கூடிய மோட்டார் | தேவை | சுயபரிமாற்றம் | மின் ஆற்றலை இயந்திர ஆற்றலாக மாற்றவும், பம்ப் செயல்பாட்டிற்கு ஆற்றலை வழங்கவும் பயன்படுகிறது |
| 11 | டவுன்ஹோல் சென்சார் | விருப்பமானது | வாடிக்கையாளர் வழங்கியது | கிணற்று திரவம் மற்றும் மின்சார பம்ப் இன்லெட் அழுத்தம், வெப்பநிலை, அதிர்வு, காப்பு போன்றவற்றை நிகழ்நேர கண்காணிப்புக்கு. |
| 12 | இயக்குனர் | தேவை | சுயபரிமாற்றம் | பம்ப் டவுன்ஹோலை வழிகாட்டுதல் மற்றும் நிலைப்படுத்துதல் |
| டவுன்ஹோல் கேபிள் உபகரணங்கள் மற்றும் பாகங்கள் | ||||
| 1 | கேபிள் பாஸர் | விருப்பமானது | வாடிக்கையாளர் வழங்கியது |
1.வெல்ஹெட் சாதனம் மூலம் கேபிள் சீல் செய்ய பயன்படுகிறது 2.வெல்ஹெட் சாதனத்துடன் இணக்கமான பரிமாண அமைப்பு 3.மோட்டார் உயர் தரை மின்னழுத்தத்தை தாங்கும் திறன் கொண்டது |
| 2 | பவர் கேபிள் (பிளாட் கேபிள்) | தேவை | வாடிக்கையாளர் வழங்கியது |
1. டவுன்ஹோல் குழாய் நிலைக்கான பவர் டிரான்ஸ்மிஷன் 2.கேபிள்கள் கிணற்று வெப்பநிலை மற்றும் கிணறு நிலைகளுடன் இணக்கமாக இருக்க வேண்டும் |
| 3 | டென்ஷன் கேபிள்கள் மற்றும் டென்ஷன் கேபிள் இணைப்பிகள் (சிறிய தட்டையான கேபிள்கள்) | தேவை | சுயபரிமாற்றம் |
1. டவுன்ஹோல் எலக்ட்ரிக் பம்ப் நிலைக்கான பவர் டிரான்ஸ்மிஷன் 2.கேபிள்கள் கிணற்று வெப்பநிலை மற்றும் கிணறு நிலைகளுடன் இணக்கமாக இருக்க வேண்டும் 3.இது மோட்டாருக்கு சீல் வைக்கப்பட வேண்டும். |
| 4 | கேபிள் உறை மற்றும் கேபிள் கிளாம்ப் அல்லது யூனிட் கேபிள் ப்ரொடெக்டர் | தேவை | சுயபரிமாற்றம் | மின்சார பம்ப் நிலைக்கான கேபிள் பொருத்துதல் மற்றும் பாதுகாப்பு |
| 5 | YouTube:Cross-Connector clamp Cable Protector | தேவை | வாடிக்கையாளர் வழங்கியது | எண்ணெய் குழாய் கட்டத்தில் கேபிள் பொருத்துதல் மற்றும் பாதுகாப்பின் பயன்பாடு |
| எண் | சாதனத்தின் பெயர் | தேவை | கையகப்படுத்தும் முறை | சாதன விளக்கம் |
| நிலத்தடி பயன்பாட்டிற்கான பிற பாகங்கள் | ||||
| 1 | எலக்ட்ரிக் பம்ப் டவுன்ஹோல் பாகங்கள் தொகுப்பு (மோட்டார், ப்ரொடெக்டர், வெல்ஹெட் பிரிவு அல்லது பிரிப்பான், பம்ப், கேஸ் பிராசஸர் உட்பட) | தேவை | சுயபரிமாற்றம் | O-வளையங்கள், திருகுகள் மற்றும் மோட்டார் எண்ணெய் போன்ற நிலத்தடி பயன்பாடுகளில் ஒரு முறை பயன்படுத்தவும். |
| 2 | கேபிள் இணைப்பு துணை தொகுப்பு | விருப்பமானது | சுயபரிமாற்றம் | லீட்-இன் கேபிள்களை மின் கேபிள்களுடன் இணைக்கப் பயன்படுகிறது, அதாவது இன்சுலேடிங் டேப்கள் மற்றும் கவச கேபிள்கள். |
| 3 | தண்டுக்கு கீழே செல்லும் மற்ற உபகரணங்களுக்கான பாகங்கள் | தேவை | சில சாதன வழங்குநர்கள் வழங்குகிறார்கள் | |
| கீழ்நோக்கி கருவிகள் | ||||
| 1 | கேபிள் எடுக்கும் மற்றும் இடும் இயந்திரம் | விருப்பமானது | கொள்முதல், குத்தகை அல்லது கேபிள் விநியோகத்திற்கான பிற வழிகளுக்குக் கிடைக்கிறது | |
| 2 | கேபிள் கப்பி | தேவை | வாடிக்கையாளர் வழங்கியது | கேபிள் விநியோகத்திற்காக |
| 3 | எண்ணெய் நிரப்பும் உபகரணங்கள் | தேவை | சுயபரிமாற்றம் | மின்சார பம்ப் எண்ணெய் ஊசிக்கு |
| 4 | மின்சார பம்ப் ஏற்றம் | தேவை | சுயபரிமாற்றம் | டவுன்ஹோல் ஏற்றுவதற்கு |
| 5 | சுழல் | தேவை | சுயபரிமாற்றம் | கீழ்நோக்கி வட்டு தண்டு |
| 6 | தூக்கும் பலா | சுயபரிமாற்றம் | மின்சார மோட்டார்களில் பயன்படுத்த, கண்டிப்பாக | |
| 7 | மற்ற டவுன்ஹோல் கருவிகள் | தேவை | சில சாதன சப்ளையர்கள் வழங்குகிறார்கள் | |

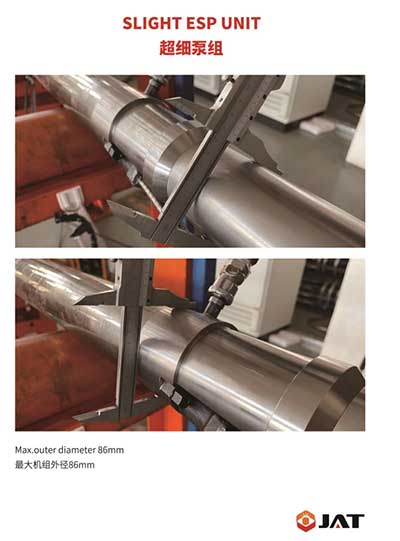

| வகை | தொடர் | அதிகபட்ச விட்டம் (மிமீ) |
| பம்ப் | 338 | 86 |
| பாதுகாவலர் | 338 | 86 |
| மோட்டார் | 375 | 95.25 |
| வகை | தொடர் | அதிகபட்ச விட்டம் (மிமீ) |
| பம்ப் | 400 | 101.6 |
| பாதுகாவலர் | 400 | 10.1.6 |
| மோட்டார் | 456 | 115.82 |
| வகை | தொடர் | அதிகபட்ச விட்டம் (மிமீ) |
| பம்ப் | 513/538/562 | 130.3/136.7/143 |
| பாதுகாவலர் | 513 | 130.3 |
| மோட்டார் | 540/562 | 138/143 |
| வகை | தொடர் | அதிகபட்ச விட்டம் (மிமீ) |
| பம்ப் | 675 | 171.45 |
| பாதுகாவலர் | 675 | 171.45 |
| மோட்டார் | 738 | 187.45 |
| வகை | தொடர் | அதிகபட்ச விட்டம் (மிமீ) |
| பம்ப் | 862 | 219 |
| பாதுகாவலர் | 675 | 171.45 |
| மோட்டார் | 738 | 187.45 |
• கடலோர எண்ணெய் வயல் வளர்ச்சி:திமின்சார நீர்மூழ்கிக் குழாய் வழக்கமான எண்ணெய் கிணறுகள், குறைந்த அழுத்த எண்ணெய் தேக்கங்கள் மற்றும் நீர்-வெள்ளம் மேம்பாடு கிணறுகள், நிலையான தினசரி கச்சா எண்ணெய் தூக்குதல் மற்றும் நில எண்ணெய் வயல்களின் நீண்டகால தொடர்ச்சியான உற்பத்தித் தேவைகளை திருப்திப்படுத்துதல் ஆகியவற்றிற்கு முற்றிலும் பொருந்தும்.
• கடல் எண்ணெய் மற்றும் எரிவாயு உற்பத்தி:குறுகிய கடல் கிணறு துளைகள் மற்றும் கடுமையான கடல் வேலை நிலைமைகளுக்கு ஏற்றது, சிறிய கட்டமைப்பு மற்றும் குறைந்த தோல்வி விகிதம் ஆகியவை கடல் பராமரிப்பு மற்றும் செயல்பாட்டு செலவுகளைக் குறைக்கும்.
• சிறப்பு நீர்த்தேக்க செயல்பாடு:அதிக நீர்-வெட்டு, சிறிது அரிக்கும் மற்றும் சிராய்ப்பு எண்ணெய் கிணறுகள், அதே போல் புவிவெப்ப எண்ணெய் கிணறுகள், சிக்கலான வேலை நிலைமைகளில் பாதுகாப்பான மற்றும் திறமையான திரவ தூக்கும் ஆதரவு.
• எண்ணெய் கிணறு தூண்டுதல் மற்றும் மறுசீரமைப்பு:குறைந்த மகசூல் மற்றும் தீர்ந்துபோன எண்ணெய் கிணறுகளுக்கு ஏற்றது, திரவ விநியோக திறனை திறம்பட மேம்படுத்துகிறது மற்றும் வயதான எண்ணெய் வயல்களின் உற்பத்தி திறனை புதுப்பிக்கிறது.
•கட்டமைப்பு வடிவமைப்பு:எலக்ட்ரிக்கல் சப்மெர்சிபிள் பம்ப் பல விருப்பமான வெளிப்புற விட்டம் கொண்ட நேர்த்தியான, கச்சிதமான தோற்றத்தைப் பெறுகிறது, இது வெவ்வேறு கிணறு அளவுகளுடன் சரியாகப் பொருந்தக்கூடியது மற்றும் பல்வேறு வகையான எண்ணெய் கிணறுகளுக்கு ஏற்றதாக இருக்கும்.
•உயர் தூக்கும் திறன்:உகந்த பல-நிலை ஹைட்ராலிக் அமைப்பு நிலையான அழுத்த ஊக்கத்தையும் பெரிய ஓட்ட விகிதத்தையும் வழங்குகிறது, உயர் திறன் கொண்ட தொடர்ச்சியான கச்சா எண்ணெய் தூக்குதலை உணர்கிறது.
•சிறந்த சுற்றுச்சூழல் தழுவல்:பிரீமியம் சீல் மற்றும் பாதுகாப்பு கட்டமைப்புகள், எண்ணெய், எரிவாயு மற்றும் நீர் ஆகியவற்றின் கீழ்-துளை கலந்த ஊடகத்திலிருந்து அரிப்பு மற்றும் சிராய்ப்பை எதிர்க்கும்.
•குறைந்த செயல்பாட்டு செலவு:குறைந்த ஆற்றல் நுகர்வு, நிலையான செயல்பாடு மற்றும் குறைந்த தோல்வி விகிதம், கையேடு பராமரிப்பு மற்றும் புல பணிநிறுத்தம் இழப்புகளை பெரிதும் குறைக்கிறது.
•நீண்ட சேவை வாழ்க்கை:தொழிற்சாலை அளவீடு செய்யப்பட்ட அசெம்பிளி மற்றும் அதிக சுமை தாங்கும் வடிவமைப்பு ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் உபகரணங்கள் இயங்கும் சுழற்சியை நீட்டிக்கிறது.
400 தொடர்:சிறிய விட்டம் கொண்ட வழக்கமான எண்ணெய் கிணறுகளுக்காக வடிவமைக்கப்பட்ட ஒரு சிறிய நிலையான மாதிரி. மிதமான ஓட்ட திறன் மற்றும் சிக்கனமான செயல்பாடு தேவைப்படும் பொது எண்ணெய் வயல் உற்பத்தி பயன்பாடுகளுக்கு இது ஏற்றது.
538/540 தொடர்:சுருள் குழாய் வரிசைப்படுத்தல் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் நடுத்தர மற்றும் பெரிய விட்டம் கொண்ட எண்ணெய் கிணறுகளுக்கு ஏற்றது. அதிக ஓட்ட விகிதங்கள் மற்றும் தூக்கும் திறன் தேவைப்படும் பயன்பாடுகளை இது ஆதரிக்கிறது.
தோல்வி எதிர்ப்பு அமைப்பு:உயர்-சுமை உந்துதல் தாங்கு உருளைகள் மற்றும் சீல் செய்யப்பட்ட பாதுகாப்பு கட்டமைப்புகள் டவுன்ஹோல் தாக்க சுமைகளைத் தாங்க உதவுகின்றன மற்றும் செயல்பாட்டின் போது உபகரணங்கள் சேதத்தை குறைக்கின்றன.
ஆற்றல்-திறமையான செயல்பாடு:உகந்த ஹைட்ராலிக் வடிவமைப்பு திரவ ஓட்ட எதிர்ப்பு மற்றும் ஹைட்ராலிக் இழப்புகளைக் குறைக்கிறது, இது தொடர்ச்சியான செயல்பாட்டின் போது குறைந்த ஆற்றல் நுகர்வுக்கு உதவுகிறது.
நெகிழ்வான கட்டமைப்பு விருப்பங்கள்:பல பம்ப் விவரக்குறிப்புகள் மற்றும் பொருள் விருப்பங்கள் அரிப்பு, சிராய்ப்பு மற்றும் உயர் வெப்பநிலை நிலைகள் சம்பந்தப்பட்ட பயன்பாடுகளுக்கு கிடைக்கின்றன.
குறைந்த பராமரிப்பு தேவைகள்:நீண்ட சேவை இடைவெளிகள், குறைக்கப்பட்ட பராமரிப்பு அதிர்வெண் மற்றும் நிலையான இயக்க செயல்திறன் ஆகியவை ஒட்டுமொத்த இயக்கச் செலவைக் குறைக்க உதவுகின்றன.
ESP தேர்வு உண்மையான கிணறு நிலைமைகள் மற்றும் இயக்கத் தேவைகளின் அடிப்படையில் இருக்க வேண்டும்.
அதிக உற்பத்தி கிணறுகள் தேவை:பெரிய பம்ப் விட்டம், அதிக ஓட்டம் திறன், உகந்த ஹைட்ராலிக் நிலைகள்
ஆழமான கிணறுகள் தேவை: அதிக தலை திறன், அதிக பம்ப் நிலைகள், வலுவூட்டப்பட்ட இயந்திர அமைப்பு
முக்கிய காரணிகள் அடங்கும்:நீர் வெட்டு சதவீதம், வாயு உள்ளடக்கம், மணல் செறிவு, அரிப்பு நிலை, கச்சா எண்ணெய் பாகுத்தன்மை
உயர் வெப்பநிலை கிணறுகள் தேவை:உயர் வெப்பநிலை மோட்டார் காப்பு, வெப்ப-எதிர்ப்பு பொருட்கள், மேம்படுத்தப்பட்ட குளிர்ச்சி வடிவமைப்பு
டவுன்ஹோல் பயன்பாட்டுத் தேவைகளுக்கு இணங்குவதைச் சரிபார்க்க, அலாய் தண்டுகள் மற்றும் அரிப்பு எதிர்ப்பு கூறுகள் உள்ளிட்ட முக்கிய பொருட்கள் உற்பத்திக்கு முன் ஆய்வு செய்யப்படுகின்றன.
கணக்கீட்டு திரவ இயக்கவியல் பகுப்பாய்வு மற்றும் சிஎன்சி எந்திரம் ஆகியவை தூண்டுதல், டிஃப்பியூசர் மற்றும் கட்டமைப்பு கூறு செயலாக்கத்தின் துல்லியத்தை மேம்படுத்த பயன்படுத்தப்படுகின்றன.
ஒவ்வொரு பம்ப் யூனிட்டும் ஓட்ட செயல்திறன் சோதனை, அழுத்தம் சோதனை, அறுவை சிகிச்சை சோதனை மற்றும் விநியோகத்திற்கு முன் சீல் ஆய்வுக்கு உட்படுகிறது.
ஒருங்கிணைந்த அசெம்பிளி நடைமுறைகள் மற்றும் தொழிற்சாலை அளவுத்திருத்த செயல்முறைகள் சீரான தயாரிப்பு செயல்திறனை பராமரிக்க மற்றும் சட்டசபை விலகல்களை குறைக்க செயல்படுத்தப்படுகின்றன.
தயாரிப்பு மற்றும் சோதனைப் பதிவுகள் தயாரிப்புக் கண்டுபிடிப்பு மற்றும் திட்டச் சரிபார்ப்புக்காக பராமரிக்கப்படுகின்றன.
