ஜினாஓட்நீரில் மூழ்கக்கூடிய அச்சு ஓட்டம் பம்ப்நம்பகமான தொடர்ச்சியான செயல்பாடு தேவைப்படும் அதிக ஓட்டம் மற்றும் குறைந்த தலை நீர் பரிமாற்ற பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. தயாரிப்பு இரண்டு முக்கிய தொடர்களை உள்ளடக்கியது: QZB Axial Flow Submersible Pump மற்றும் QHB மிக்ஸ்டு ஃப்ளோ சப்மெர்சிபிள் பம்ப், வழக்கமான பம்ப் மற்றும் மோட்டார் அமைப்புகளுக்கு மேம்பட்ட மாற்றாக உருவாக்கப்பட்டது.
பாரம்பரிய பிளவு-வகை உந்தி அலகுகள் போலல்லாமல், பம்ப் மற்றும் மோட்டார் ஒரு சிறிய நீர்மூழ்கிக் கட்டமைப்பில் ஒருங்கிணைக்கப்படுகின்றன. இந்த வடிவமைப்பு நிறுவலை எளிதாக்குகிறது, கட்டுமானத் தேவைகளைக் குறைக்கிறது மற்றும் வெள்ளக் கட்டுப்பாடு, வடிகால் நிலையங்கள், நீர்ப்பாசன அமைப்புகள் மற்றும் தொழில்துறை நீர் பரிமாற்றத் திட்டங்கள் போன்ற தேவைப்படும் சூழல்களில் செயல்பாட்டு நம்பகத்தன்மையை மேம்படுத்துகிறது.
முழுமையாக மூடப்பட்ட உலர் வகை நீர்மூழ்கி மூன்று-கட்ட ஒத்திசைவற்ற மோட்டார் முற்றிலும் தண்ணீரில் மூழ்கியிருக்கும் போது பாதுகாப்பாக இயங்குகிறது. திறமையான நீர் குளிரூட்டல், குறைந்த இயக்க இரைச்சல் மற்றும் குறைந்த வெப்ப குவிப்பு ஆகியவற்றுடன், பம்ப் சிவில் இன்ஜினியரிங் செலவுகள் மற்றும் நிறுவல் இடத்தைக் குறைக்கும் அதே வேளையில் சிறிய நிலத்தடி பம்ப் நிலையங்களை உருவாக்க உதவுகிறது.
பம்ப் மோட்டார் அசெம்பிளி ஒரு முழுமையான நீரில் மூழ்கிய அலகு என நிறுவப்பட்டுள்ளது, இது தனித்தனி பம்ப் மற்றும் மோட்டார் கூறுகளுக்கு இடையில் சிக்கலான சீரமைப்புக்கான தேவையை நீக்குகிறது. பாரம்பரிய பம்ப் நிலையங்களுடன் ஒப்பிடுகையில், நிறுவல் நேரத்தை 95% வரை குறைக்கலாம், திட்டத்தின் செயல்திறனை மேம்படுத்தலாம் மற்றும் தொழிலாளர் தேவைகளை குறைக்கலாம்.
மோட்டார் நேரடியாகச் சுற்றியுள்ள நீரில் இயங்குகிறது, சிறந்த குளிரூட்டும் செயல்திறனை வழங்குகிறது மற்றும் தொடர்ச்சியான செயல்பாட்டின் போது அதிக வெப்பத்தைத் தடுக்கிறது. இந்த வடிவமைப்பு இயக்க இரைச்சலைக் கணிசமாகக் குறைக்கிறது மற்றும் சுற்றியுள்ள சூழல்களை பாதிக்காமல் நிலத்தடி அல்லது மூடப்பட்ட பம்ப் நிலையங்களில் நிறுவ அனுமதிக்கிறது.

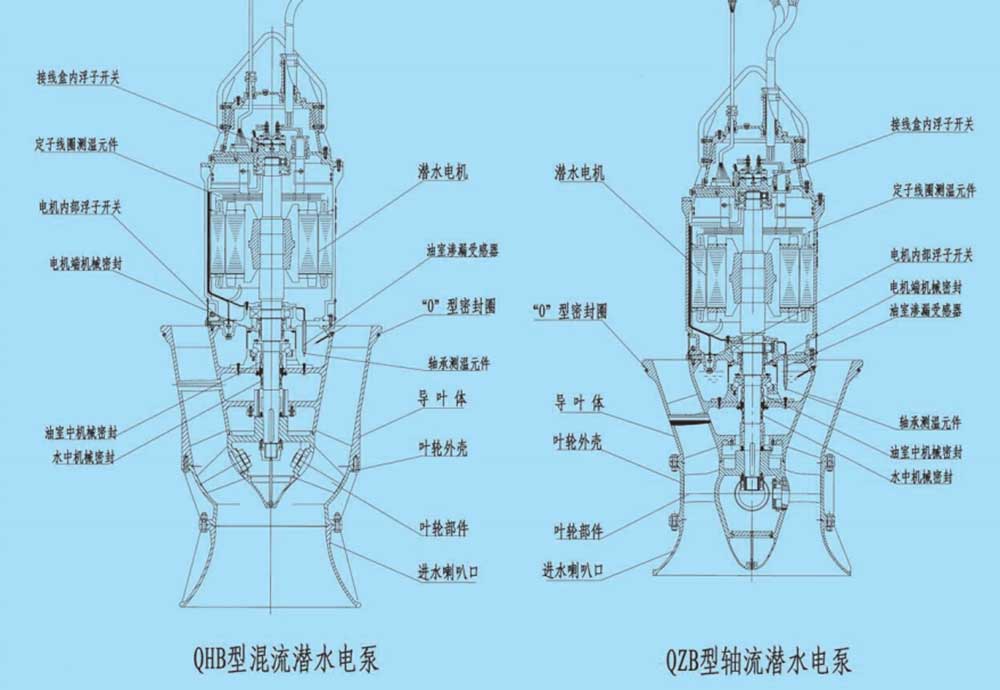

மோட்டார் முழுமையாக மூடப்பட்ட உலர் வகை கட்டமைப்பை ஏற்றுக்கொள்கிறது:
வகுப்பு F இன்சுலேஷன் சிஸ்டம் (155°C வெப்பநிலை எதிர்ப்பு)
IP68 பாதுகாப்பு மதிப்பீடு
இரட்டை அல்லது மூன்று இயந்திர முத்திரைகள்
துணை சீல் அமைப்பு
கசிவு கண்டறிதல் அமைப்பு
முறுக்கு வெப்பநிலை கண்காணிப்பு
தாங்கும் வெப்பநிலை கண்காணிப்பு
அனைத்து கண்காணிப்பு சமிக்ஞைகளும் மின் கட்டுப்பாட்டு அமைச்சரவைக்கு அனுப்பப்படுகின்றன, பாதுகாப்பான செயல்பாடு, தானியங்கி பாதுகாப்பு மற்றும் தொலை கண்காணிப்பு ஆகியவற்றை ஆதரிக்கின்றன.
JINAOTE சப்மெர்சிபிள் ஆக்சியல் ஃப்ளோ பம்ப், பெரிய ஓட்டத் திறன் மற்றும் நிலையான நீர் பரிமாற்ற செயல்திறன் தேவைப்படும் பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
தொழில்துறை நீர் வழங்கல் மற்றும் வடிகால்
சுரங்க வசதி வடிகால் அமைப்புகள்
கப்பல் கட்டும் வடிகால் திட்டங்கள்
நகர்ப்புற வெள்ளக் கட்டுப்பாடு மற்றும் நகராட்சி வடிகால்
விவசாய நீர்ப்பாசனம் மற்றும் வடிகால்
பவர் பிளாண்ட் குளிரூட்டும் நீர் மற்றும் வடிகால் அமைப்புகள்
நதி மற்றும் ஏரிக்கரை பம்பிங் நிலையங்கள்
QZB ஆக்சியல் ஃப்ளோ சப்மெர்சிபிள் பம்ப் குறைந்த-தலை மற்றும் அதிக-பாய்ச்சல் பயன்பாடுகளுக்கு ஏற்றது, அதே நேரத்தில் QHB கலப்பு ஃப்ளோ சப்மெர்சிபிள் பம்ப் ஏற்ற இறக்கமான நீர் நிலைகள் மற்றும் அதிக தலை தேவைகள் கொண்ட பயன்பாடுகளுக்கு அதிக திறன் மற்றும் வலுவான குழிவுறுதல் எதிர்ப்பை வழங்குகிறது.
பம்ப் பின்வரும் நிபந்தனைகளின் கீழ் மூல நீர் அல்லது சிறிது மாசுபட்ட கழிவுநீரைக் கையாள வடிவமைக்கப்பட்டுள்ளது:
| அளவுரு | விவரக்குறிப்பு |
|---|---|
| அதிகபட்ச திரவ வெப்பநிலை | ≤50°C |
| நடுத்தர pH வரம்பு | 4-10 |
| திட தொகுதி பின்னம் | <2% |
| நடுத்தர அடர்த்தி | <1.2 × 10³ கிலோ/மீ³ |
| ஒப்பீட்டு பொருள் | நீரில் மூழ்கக்கூடிய அச்சு ஓட்டம் பம்ப் | பாரம்பரிய பம்ப் அலகு |
|---|---|---|
| நிறுவல் | ஒருங்கிணைந்த நிறுவல், எளிமைப்படுத்தப்பட்ட கட்டுமானம் | தனி பம்ப் மற்றும் மோட்டார் நிறுவல் தேவை |
| நிறுவல் நேரம் | 95% வரை குறைக்கப்பட்டது | நீண்ட நிறுவல் காலம் |
| குளிரூட்டும் முறை | நேரடி நீர் குளிர்ச்சி | காற்று குளிரூட்டல் தேவை |
| இரைச்சல் நிலை | குறைந்த இயக்க இரைச்சல் | அதிக இயந்திர சத்தம் |
| பம்ப் ஸ்டேஷன் அமைப்பு | நிலத்தடி நிலையங்களுக்கு ஏற்றது | பெரிய நிலத்தடி கட்டமைப்புகள் தேவை |
| கட்டுமான செலவு | தோராயமாக 30-40% குறைக்கப்பட்டது | அதிக சிவில் கட்டுமான முதலீடு |
| வெள்ள எதிர்ப்பு | நீருக்கடியில் பாதுகாக்கப்பட்ட மோட்டார் | வெள்ளத்தால் அதிகம் பாதிக்கப்படக்கூடியது |
JINAOTE தொழில்துறை, நகராட்சி மற்றும் விவசாய பயன்பாடுகளுக்கான உயர் செயல்திறன் நீர்மூழ்கிக் குழாய் உபகரணங்களின் வடிவமைப்பு மற்றும் உற்பத்தியில் கவனம் செலுத்துகிறது. ஒருங்கிணைந்த மோட்டார்-பம்ப் வடிவமைப்பு, மேம்பட்ட சீல் தொழில்நுட்பம் மற்றும் அறிவார்ந்த கண்காணிப்பு அமைப்புகள் மூலம், JINAOTE பம்புகள் அடிக்கடி நீர் நிலை மாற்றங்கள் மற்றும் வடிகால் தேவைகளைக் கோரும் சூழல்களில் நம்பகமான செயல்பாட்டை வழங்குகின்றன.
அதிக ஓட்டம் திறன், கச்சிதமான நிறுவல் அமைப்பு மற்றும் நீண்ட கால நீரில் மூழ்கிய செயல்பாடு ஆகியவற்றின் கலவையை உருவாக்குகிறதுநீரில் மூழ்கக்கூடிய அச்சு ஓட்டம் பம்ப்நவீன நீரேற்று நிலையங்கள் மற்றும் பெரிய அளவிலான நீர் பரிமாற்ற திட்டங்களுக்கு ஒரு திறமையான தீர்வு.
அச்சு ஓட்ட விசையியக்கக் குழாய்கள் முக்கியமாக பெரிய ஓட்டம் மற்றும் குறைந்த தலை பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளன, அதே சமயம் கலப்பு ஓட்ட விசையியக்கக் குழாய்கள் மேம்பட்ட செயல்திறன் மற்றும் குழிவுறுதல் எதிர்ப்புடன் அதிக தலை திறனை வழங்குகின்றன.
ஆம். பம்ப் முழுவதுமாக மூழ்கியிருக்கும் போது தொடர்ந்து செயல்படுவதற்காக வடிவமைக்கப்பட்ட முழுமையாக மூடப்பட்ட IP68 நீர்மூழ்கி மோட்டாரைப் பயன்படுத்துகிறது.
இது 2% க்கும் குறைவான திடமான அளவு பின்னம் கொண்ட கச்சா நீர் மற்றும் சிறிது மாசுபட்ட கழிவுநீருக்கு ஏற்றது.
நிலையான இயக்க வெப்பநிலை 50 ° C வரை இருக்கும்.
எண். மோட்டார் மற்றும் பம்ப் ஒரு நீர்மூழ்கிக் கருவியாக ஒருங்கிணைக்கப்பட்டு, நிறுவலை எளிதாக்குகிறது.
இயந்திர முத்திரைகள், கசிவு கண்டறிதல், முறுக்கு வெப்பநிலை கண்காணிப்பு மற்றும் தாங்கும் வெப்பநிலை கண்காணிப்பு அமைப்புகள் ஆகியவை அடங்கும்.
ஆம். இது குறிப்பாக ஆற்றங்கரைகள், ஏரிக்கரைகள் மற்றும் நீர் நிலைகள் ஏற்ற இறக்கமாக இருக்கும் வெள்ளம் ஏற்படக்கூடிய நீரேற்று நிலையங்களுக்கு ஏற்றது.
315 kW வரையிலான மோட்டார்கள் 380 V அல்லது 600 V இல் கிடைக்கின்றன, பெரிய மோட்டார்கள் 6 kV அல்லது 10 kV மின்னழுத்த விருப்பங்களைப் பயன்படுத்துகின்றன.
