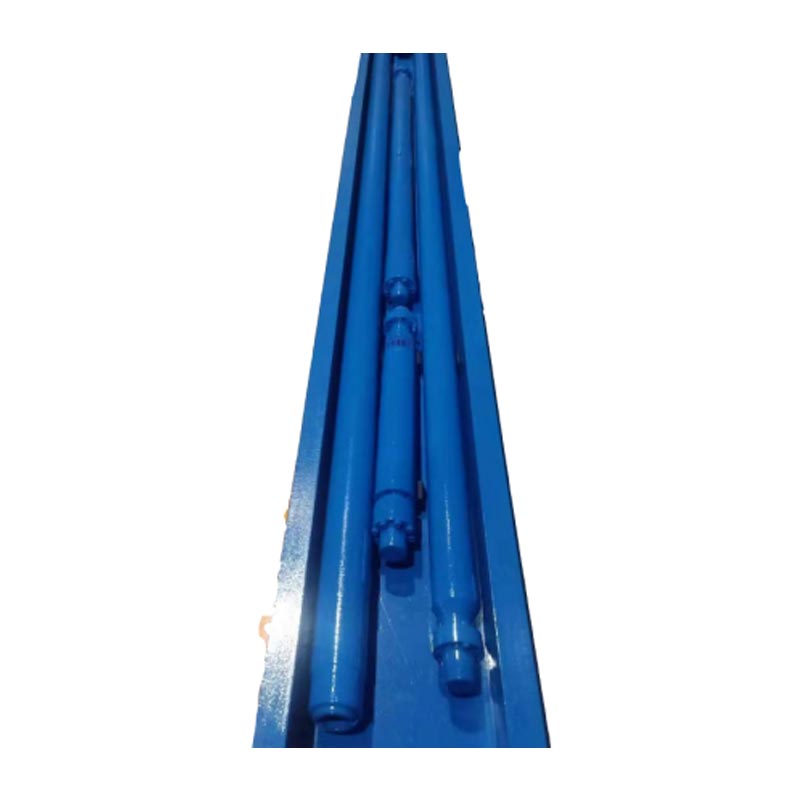

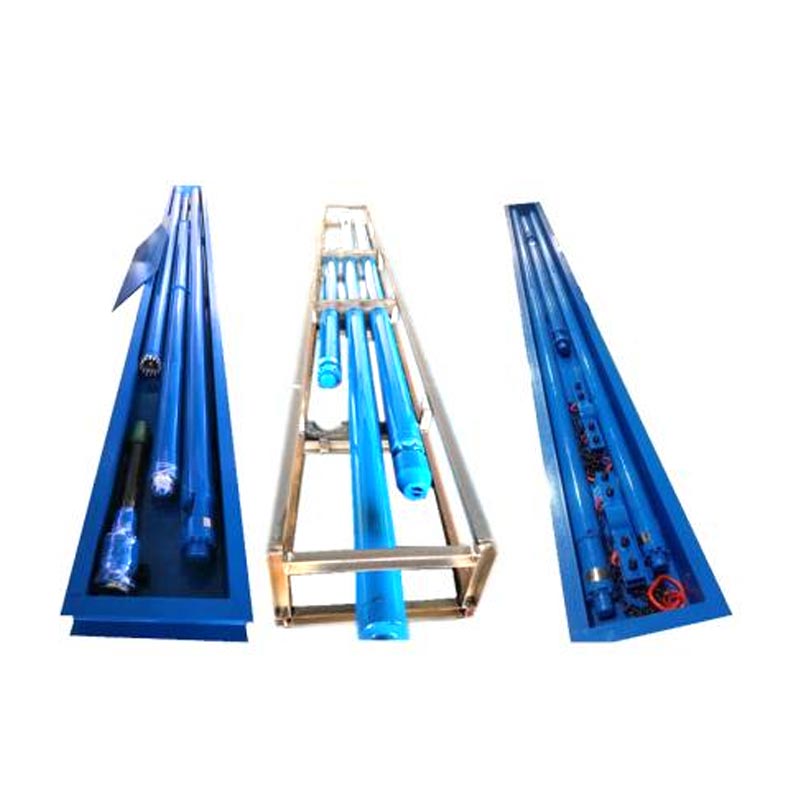

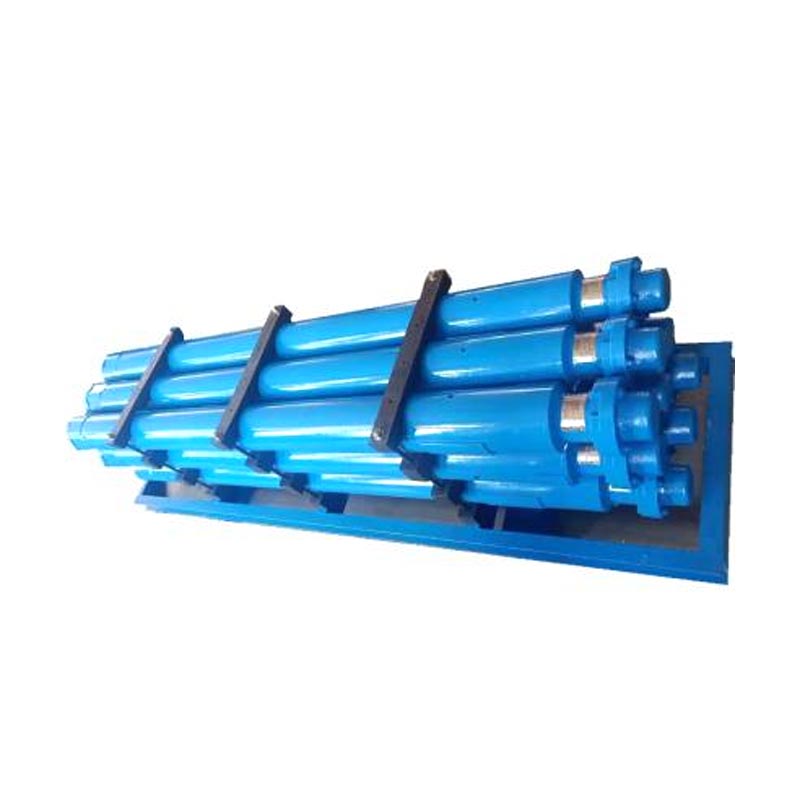

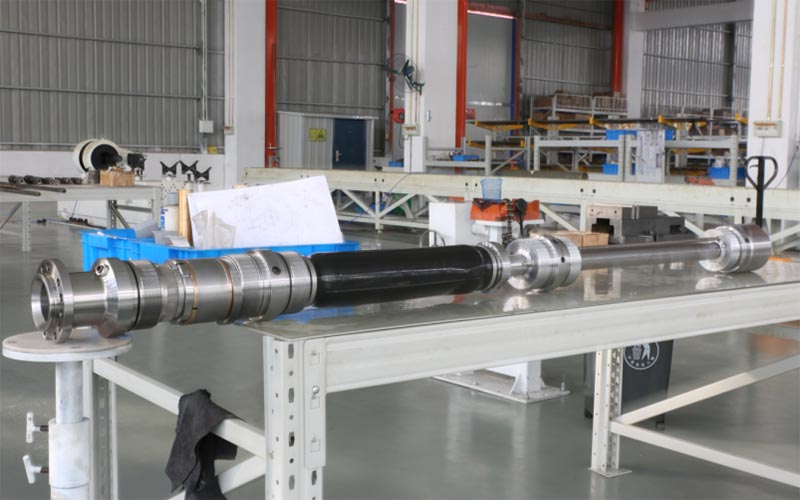

எண்ணெய்க்கான மின்சார நீர்மூழ்கிக் குழாய்

ஆயிலுக்கான எலக்ட்ரிக்கல் சப்மெர்சிபிள் பம்ப் என்பது தொடர்ச்சியான கச்சா எண்ணெய்க்காக வடிவமைக்கப்பட்ட கீழ்நோக்கி செயற்கை லிப்ட் அமைப்பாகும் ஆழ்துளை கிணறுகள், கடல் தளங்கள் மற்றும் சிக்கலான நீர்த்தேக்க நிலைகளில் உற்பத்தி. இது உயர் செயல்திறனை ஒருங்கிணைக்கிறது நீரில் மூழ்கக்கூடிய மோட்டார், பல-நிலை மையவிலக்கு பம்ப், எரிவாயு மற்றும் மணல் எதிர்ப்பு பாதுகாப்பு அமைப்பு மற்றும் நம்பகமான சீல் நிலையான எண்ணெய் தூக்கும் செயல்திறனை வழங்குவதற்கான கட்டமைப்பு.

உயர் நீர் வெட்டு கிணறுகள், முதிர்ந்த எண்ணெய் வயல்களுக்கு, கடல் உற்பத்தி மற்றும் சவாலான நீர்த்தேக்க சூழல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. எண்ணெய் ESP அமைப்பு ஆபரேட்டர்களுக்கு உற்பத்தி திறனை மேம்படுத்த உதவுகிறது, வேலை செய்யும் அதிர்வெண்ணைக் குறைக்கிறது மற்றும் நீண்ட காலத்தை குறைக்கிறது இயக்க செலவுகள்.

பல பம்ப் விட்டம், பவர் உள்ளமைவுகள் மற்றும் பொருள் விருப்பங்கள் கிடைக்கப்பெற்றால், அதன் படி தனிப்பயனாக்கலாம் கிணறு ஆழம், திரவ பண்புகள், வெப்பநிலை மற்றும் உற்பத்தி தேவைகள்.

வேலை செய்யும் கொள்கை

மின் ஆற்றலை ஹைட்ராலிக் லிஃப்டிங் சக்தியாக மாற்றுவதன் மூலம் எண்ணெய்க்கான ஒரு மின்சார நீர்மூழ்கிக் குழாய் செயல்படுகிறது. எண்ணெய் நன்றாக.

அமைப்பு முக்கியமாக பின்வருவனவற்றைக் கொண்டுள்ளது:
• நீரில் மூழ்கக்கூடிய மோட்டார்
• பாதுகாப்பாளர் பிரிவு
• உட்கொள்ளும் அமைப்பு
• பல-நிலை மையவிலக்கு பம்ப்
• எரிவாயு கையாளும் கூறுகள்
• பவர் கேபிள் அமைப்பு

செயல்பாட்டின் போது, ​​மோட்டார் அதிக வேகத்தில் பல தூண்டுதல்களை இயக்குகிறது. ஒவ்வொரு தூண்டுதல் நிலையும் திரவ அழுத்தத்தை அதிகரிக்கிறது மையவிலக்கு விசை மூலம். நூற்றுக்கணக்கான பம்ப் நிலைகளைக் கடந்த பிறகு, கச்சா எண்ணெய் கலவை போதுமான அளவு பெறுகிறது நீர்த்தேக்க அழுத்தம், கிணறு ஆழம் மற்றும் மேற்பரப்பை அடையும் முன் குழாய் எதிர்ப்பை கடக்க அழுத்தம்.

முழுமையாக நீரில் மூழ்கிய அமைப்பு, பாதுகாக்கும் போது உயர் அழுத்த நிலத்தடி நிலைமைகளின் கீழ் தொடர்ந்து செயல்பட அனுமதிக்கிறது எண்ணெய், எரிவாயு, நீர் மற்றும் அரிக்கும் பொருட்களிலிருந்து உள் கூறுகள்.

முக்கிய கூறுகள் மற்றும் கட்டமைப்பு

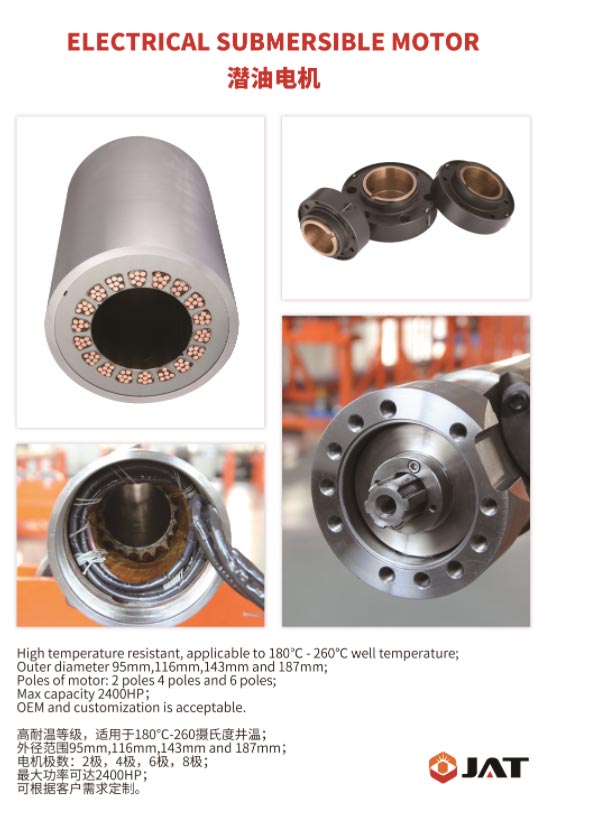

1. நீரில் மூழ்கக்கூடிய மோட்டார்

அதிக திறன் கொண்ட மோட்டார் நீண்ட கால டவுன்ஹோல் செயல்பாட்டிற்கு நிலையான ஓட்டும் சக்தியை வழங்குகிறது.

அம்சங்கள்:
உயர் காப்பு செயல்திறன்
தொடர்ச்சியான கடமை செயல்பாட்டு திறன்
நிலையான வெப்பநிலை கட்டுப்பாடு
இணக்க மின்னழுத்த கட்டமைப்பு

2. பல-நிலை மையவிலக்கு பம்ப்

பம்ப் பிரிவு பல தூண்டுதல் மற்றும் டிஃப்பியூசர் நிலைகளுடன் வடிவமைக்கப்பட்டுள்ளது.

நன்மைகள்:
உயர் தூக்கும் திறன்
நிலையான ஓட்ட வெளியீடு
உகந்த ஹைட்ராலிக் செயல்திறன்
குறைக்கப்பட்ட ஆற்றல் இழப்பு

3. பாதுகாப்பு அமைப்பு

பாதுகாப்பான் கிணறு திரவங்களிலிருந்து மோட்டாரை தனிமைப்படுத்துகிறது.

செயல்பாடுகள்:
எண்ணெய் மற்றும் நீர் ஊடுருவலைத் தடுக்கிறது
உள் மற்றும் வெளிப்புற அழுத்தத்தை சமநிலைப்படுத்துகிறது
மோட்டார் சேவை வாழ்க்கையை நீட்டிக்கிறது

4. டவுன்ஹோல் கேபிள் சிஸ்டம்

சிறப்பு எண்ணெய்-எதிர்ப்பு கேபிள்கள் உயர் வெப்பநிலை மற்றும் உயர் அழுத்தத்தின் கீழ் நம்பகமான மின் பரிமாற்றத்தை வழங்குகின்றன சூழல்கள்.

தொழில்நுட்ப விவரக்குறிப்புகள்

குறிப்பிட்ட எண்ணெய் வயல் நிலைமைகளுக்கு ஏற்ப தொழில்நுட்ப அளவுருக்கள் தனிப்பயனாக்கப்படலாம்.

விண்ணப்பங்கள்

• கடலோர ஆயில்ஃபீல்ட் மேம்பாடு: எண்ணெய்க்கான மின்சார நீர்மூழ்கிக் குழாய் வழக்கமான எண்ணெய்க்கு முற்றிலும் பொருந்தும். கிணறுகள், குறைந்த அழுத்த எண்ணெய் தேக்கங்கள் மற்றும் நீர்-வெள்ளம் மேம்பாட்டு கிணறுகள், நிலையான தினசரி கச்சா எண்ணெய் தூக்கும் மற்றும் நில எண்ணெய் வயல்களின் நீண்ட கால தொடர்ச்சியான உற்பத்தி தேவைகளை பூர்த்தி செய்தல்.

• கடல் எண்ணெய் மற்றும் எரிவாயு உற்பத்தி: குறுகிய கடல் கிணறுகள் மற்றும் கடுமையான கடல் வேலை நிலைமைகளுக்கு ஏற்றது, கடலோர பராமரிப்பு மற்றும் செயல்பாட்டுச் செலவுகளைக் குறைக்க சிறிய கட்டமைப்பு மற்றும் குறைந்த தோல்வி விகிதம் ஆகியவற்றைக் கொண்டுள்ளது.

• சிறப்பு நீர்த்தேக்க செயல்பாடு: அதிக நீர் வெட்டு, சிறிது அரிக்கும் மற்றும் சிராய்ப்பு எண்ணெய் கிணறுகள், அத்துடன் பொருந்தும் புவிவெப்ப எண்ணெய் கிணறுகள், சிக்கலான வேலை நிலைமைகளில் பாதுகாப்பான மற்றும் திறமையான திரவ தூக்கத்தை ஆதரிக்கின்றன.

• எண்ணெய் கிணறு தூண்டுதல் மற்றும் மறுசீரமைப்பு: குறைந்த விளைச்சல் மற்றும் தீர்ந்துபோன எண்ணெய் கிணறுகளுக்கு ஏற்றது, திறம்பட திரவத்தை மேம்படுத்துகிறது விநியோக திறன் மற்றும் வயதான எண்ணெய் வயல்களின் உற்பத்தி திறனை புதுப்பிக்கிறது.

தயாரிப்பு அம்சங்கள்

• கட்டமைப்பு வடிவமைப்பு: ஆயிலுக்கான மின் நீர்மூழ்கிக் குழாய் பலவற்றுடன் நேர்த்தியான, கச்சிதமான தோற்றத்தைப் பெறுகிறது விருப்பமான வெளிப்புற விட்டம், இது வெவ்வேறு கிணறு அளவுகளுடன் சரியாக பொருந்தக்கூடியது மற்றும் பல்வேறு வகையான எண்ணெய்களுக்கு ஏற்றதாக இருக்கும் கிணறுகள்.

• உயர் தூக்கும் திறன்: உகந்த பல-நிலை ஹைட்ராலிக் அமைப்பு நிலையான அழுத்த ஊக்கத்தையும் பெரிய ஓட்டத்தையும் வழங்குகிறது விகிதம், உயர் செயல்திறன் கொண்ட தொடர்ச்சியான கச்சா எண்ணெய் தூக்குதல்.

• சிறந்த சுற்றுச்சூழல் தழுவல்: பிரீமியம் சீல் மற்றும் பாதுகாப்பு கட்டமைப்புகள், அரிப்பை எதிர்க்கும் மற்றும் எண்ணெய், எரிவாயு மற்றும் நீர் ஆகியவற்றின் கீழ்-துளை கலந்த ஊடகத்திலிருந்து சிராய்ப்பு.

• குறைந்த செயல்பாட்டுச் செலவு: குறைந்த ஆற்றல் நுகர்வு, நிலையான செயல்பாடு மற்றும் குறைந்த தோல்வி விகிதம் ஆகியவற்றைக் கொண்டுள்ளது. கைமுறை பராமரிப்பு மற்றும் புலம் மூடும் இழப்புகள்.

• நீண்ட சேவை வாழ்க்கை: தொழிற்சாலை அளவீடு செய்யப்பட்ட அசெம்பிளி மற்றும் அதிக சுமை தாங்கும் வடிவமைப்பு ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் உபகரணங்கள் இயங்கும் சுழற்சியை நீட்டிக்கவும்.

ஹாட் சேல் தொடர் தயாரிப்பு

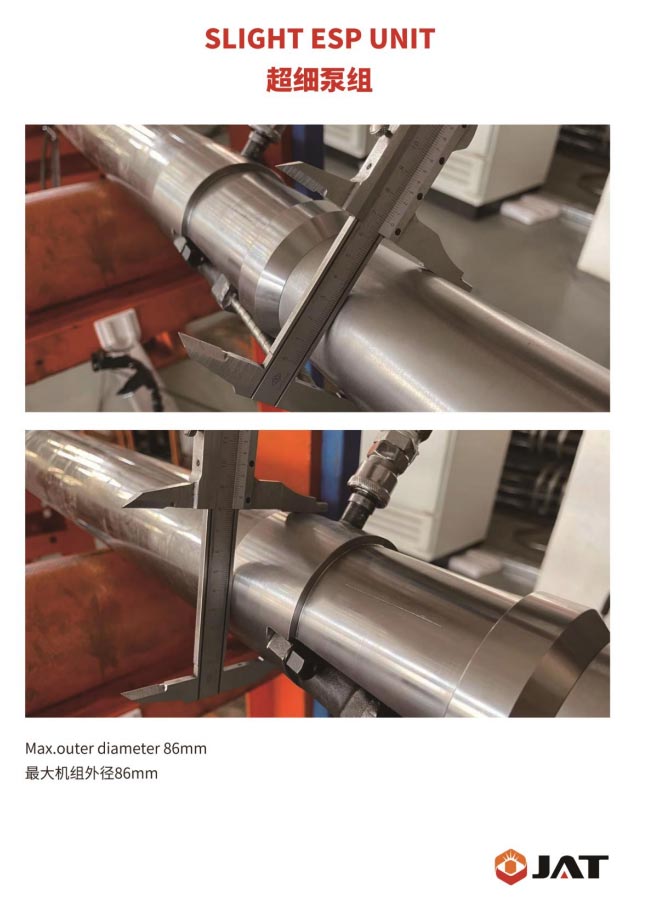

• 400 தொடர்: சிறிய விட்டம் கொண்ட வழக்கமான எண்ணெய் கிணறுகளுக்கு ஏற்ற சிறிய அளவிலான கிளாசிக் யுனிவர்சல் மாடல், பொது எண்ணெய் வயல் உற்பத்திக்கான நிலையான செயல்திறன் மற்றும் செலவு-செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது.

• 538/540 தொடர்: நடுத்தர மற்றும் பெரிய விட்டம் கொண்ட எண்ணெய் கிணறுகளுக்குப் பொருந்தும், சுருள் குழாய் வரிசைப்படுத்தல் அமைப்புகளுடன் பொருந்துகிறது, அதிக ஓட்டம் மற்றும் உயர்-தூக்கு வேலை காட்சிகளை ஆதரிக்கிறது.

தயாரிப்பு அம்சங்கள் & போட்டி நன்மைகள்

• சிறந்த தோல்வி-எதிர்ப்பு செயல்திறன்: உயர்-சுமை உந்துதல் தாங்கி மற்றும் முழுமையாக சீல் செய்யப்பட்ட பாதுகாப்பு அமைப்பு திறம்பட டவுன்ஹோல் தாக்கத்தை எதிர்க்கிறது, உபகரணங்களின் தோல்வி விகிதம் மற்றும் வேலை செய்யும் அதிர்வெண்ணைக் குறைக்கிறது.

• ஆற்றல் சேமிப்பு & திறமையான செயல்பாடு: உகந்த திரவ இயக்கவியல் மாடலிங் ஹைட்ராலிக் இழப்பைக் குறைக்கிறது, குறைக்கிறது நீண்ட கால ஆற்றல் நுகர்வு மற்றும் எண்ணெய் வயல்களுக்கான ஒட்டுமொத்த இயக்க செலவுகள்.

• வலுவான தனிப்பயனாக்கம்: பல விவரக்குறிப்புகள் மற்றும் பொருள் உள்ளமைவுகள் அரிப்பைச் சமாளிக்க கிடைக்கின்றன, சிராய்ப்பு மற்றும் உயர் வெப்பநிலை சிறப்பு வேலை நிலைமைகள்.

• குறைந்த மொத்த உரிமைச் செலவு: நீண்ட சேவை வாழ்க்கை, குறைந்தபட்ச பராமரிப்பு தேவை மற்றும் அதிக செயல்பாட்டு நிலைத்தன்மை எண்ணெய் வயல் நிறுவனங்களுக்கு நீடித்த பொருளாதார நன்மைகள்.

சரியான மின் நீர்மூழ்கிக் குழாயைத் தேர்ந்தெடுப்பது எப்படி?

சரியான ESP மாதிரியைத் தேர்ந்தெடுப்பதற்கு பல எண்ணெய் கிணறு நிலைகளை மதிப்பீடு செய்ய வேண்டும்.

1. உற்பத்தி விகிதம் தேவை

அதிக உற்பத்தி கிணறுகள் தேவை:
பெரிய பம்ப் விட்டம்
அதிக ஓட்ட திறன்
உகந்த ஹைட்ராலிக் நிலைகள்

2. கிணறு ஆழம்

ஆழமான கிணறுகள் தேவை:
அதிக தலை திறன்
மேலும் பம்ப் நிலைகள்
வலுவான இயந்திர அமைப்பு

3. திரவ பண்புகள்

முக்கியமான காரணிகள் அடங்கும்:
நீர் வெட்டு சதவீதம்
எரிவாயு உள்ளடக்கம்
மணல் செறிவு
அரிப்பு நிலை
கச்சா எண்ணெய் பாகுத்தன்மை

4. இயக்க வெப்பநிலை

உயர் வெப்பநிலை கிணறுகள் தேவை:
உயர் வெப்பநிலை மோட்டார் காப்பு
வெப்ப-எதிர்ப்பு பொருட்கள்
மேம்படுத்தப்பட்ட குளிரூட்டும் வடிவமைப்பு

தரக் கட்டுப்பாடு

• மூலப்பொருள் ஆய்வு: அலாய் ஷாஃப்ட் மற்றும் அரிப்பு எதிர்ப்பு பாகங்கள் உட்பட அனைத்து முக்கிய பொருட்களும் கண்டிப்பாக மேற்கொள்ளப்படுகின்றன ஆயில்ஃபீல்ட் டவுன்ஹோல் தரநிலைகளுக்கு இணங்குவதை உறுதி செய்வதற்கான கூறு சோதனை.

• துல்லியமான உற்பத்தி: கணக்கீட்டு திரவ இயக்கவியல் தேர்வுமுறை மற்றும் CNC துல்லிய செயலாக்கத்தை ஏற்றுக்கொள்கிறது தூண்டிகள், டிஃப்பியூசர்கள் மற்றும் கட்டமைப்பு பகுதிகளின் துல்லியமான பொருத்தத்திற்கு உத்தரவாதம்.

• தொழிற்சாலை செயல்திறன் சோதனை: ஒவ்வொரு அலகு முழு ஓட்ட அழுத்த சோதனை, நீண்ட கால செயல்பாட்டு சோதனை மற்றும் சீல் ஆகியவற்றில் தேர்ச்சி பெறுகிறது நிலைத்தன்மை மற்றும் நம்பகத்தன்மையை சரிபார்க்க டெலிவரிக்கு முன் செயல்திறன் சோதனை.

• தரப்படுத்தப்பட்ட அசெம்பிளி: கையேட்டைத் தவிர்க்க ஒருங்கிணைந்த தொழிற்சாலை அளவுத்திருத்தம் மற்றும் சுருக்க அசெம்பிளி செயல்முறையை செயல்படுத்துகிறது சட்டசபை பிழைகள் மற்றும் நிலையான தயாரிப்பு தரத்தை உறுதி.

• முழுமையான தரச் சான்றிதழ்: சர்வதேச பெட்ரோலியத் தொழில் விவரக்குறிப்புகளுடன், கண்டறியக்கூடிய வகையில் இணங்குதல் அனைத்து தயாரிப்புகளுக்கான உற்பத்தி மற்றும் சோதனை பதிவுகள்.

சாதாரண நீர்மூழ்கிக் குழாய்களில் இருந்து வேறுபாடுகள்

• பயன்பாட்டு நோக்குநிலை: எண்ணெய்க்கான மின்சார நீர்மூழ்கிக் குழாய் பெட்ரோலியம் கீழ்நோக்கிக்காக தொழில்ரீதியாக வடிவமைக்கப்பட்டுள்ளது தூக்குதல், எண்ணெய்-வாயு-நீர் கலந்த ஊடகத்திற்கு ஏற்ப; சாதாரண நீர்மூழ்கிக் குழாய்கள் முக்கியமாக சுத்தமான நீர் மற்றும் வழக்கமான தொழில்துறை நீர் விநியோகம், எண்ணெய் அரிக்கும் ஊடகங்களுக்கு பொருத்தமற்றது.

• கட்டமைப்பு வலிமை: ஆயில் ஈஎஸ்பி தீவிரத்தை தாங்கும் உயர் அழுத்த மற்றும் அரிப்பு எதிர்ப்பு கட்டமைப்பு வடிவமைப்பைக் கொண்டுள்ளது கீழ்நிலை அழுத்தம் மற்றும் வெப்பநிலை; சாதாரண நீர்மூழ்கிக் குழாய்கள் குறைந்த கட்டமைப்பு வலிமை மற்றும் மோசமான நடுத்தரத்தைக் கொண்டுள்ளன தழுவல்.

• செயல்பாட்டு நிலைத்தன்மை: Oil ESP ஆனது 24/7 நீண்ட கால தடையற்ற கீழ்நோக்கி செயல்பாட்டை ஆதரிக்கிறது; சாதாரண நீரில் மூழ்கக்கூடியது விசையியக்கக் குழாய்கள் தொடர்ச்சியான உயர்-சுமை நீண்ட சுழற்சி செயல்பாட்டிற்காக வடிவமைக்கப்படவில்லை மற்றும் தோல்விக்கு ஆளாகின்றன.

• செயல்திறன் அளவுருக்கள்: ஆயில் ஈஎஸ்பி ஆழமான எண்ணெய் தேக்கத் தூக்குதலுக்கான தீவிர உயர் லிப்ட் மற்றும் பெரிய ஓட்டத்தை அடைகிறது; சாதாரண நீர்மூழ்கிக் குழாய்கள் மட்டுப்படுத்தப்பட்ட லிப்ட் மற்றும் ஓட்டத்தைக் கொண்டுள்ளன, ஆழ்துளை கிணறு உற்பத்தி தேவைகளை பூர்த்தி செய்யத் தவறிவிட்டன.

• பாதுகாப்பு செயல்திறன்: தொழில்முறை கீழ்நோக்கி சீல் மற்றும் எதிர்ப்பு சிராய்ப்பு பாதுகாப்பு பொருத்தப்பட்ட; சாதாரண நீர்மூழ்கிக் குழாய்கள் எளிமையான சீல் அமைப்புகளைக் கொண்டுள்ளன மற்றும் கீழ்நோக்கி அரிப்பு மற்றும் சிராய்ப்பு ஆகியவற்றை எதிர்க்க முடியாது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. எண்ணெய் உற்பத்தியில் எதற்காகப் பயன்படுத்தப்படும் மின்சார நீர்மூழ்கிக் குழாய்?

ஈஎஸ்பி என்பது ஆழ்துளை கிணறுகளில் இருந்து எண்ணெயை தூக்கி கச்சா எண்ணெய் உற்பத்தியை அதிகரிக்க பயன்படும் ஒரு செயற்கை லிப்ட் அமைப்பாகும் இயற்கை நீர்த்தேக்க அழுத்தம் போதுமானதாக இல்லை.

2. ESP க்கும் சாதாரண நீர்மூழ்கிக் குழாய்க்கும் என்ன வித்தியாசம்?

எண்ணெய் ESP அமைப்புகள் உயர் அழுத்த எண்ணெய் கிணறுகள் மற்றும் எண்ணெய்-நீர் கலவைகளுக்காக வடிவமைக்கப்பட்டுள்ளன, அதே நேரத்தில் சாதாரண நீரில் மூழ்கக்கூடிய குழாய்கள் முக்கியமாக நீர் இறைக்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

3. சரியான ESP மாதிரியை நான் எவ்வாறு தேர்ந்தெடுப்பது?

தேர்வு கிணறு ஆழம், உற்பத்தி விகிதம், திரவ பண்புகள், வெப்பநிலை, உறை விட்டம் மற்றும் இயக்கம் சார்ந்துள்ளது நிபந்தனைகள்.

4. உயர் நீர் வெட்டு எண்ணெய் கிணறுகளில் ESP பம்புகள் வேலை செய்ய முடியுமா?

ஆம். ESP அமைப்புகள் பொதுவாக முதிர்ந்த எண்ணெய் வயல்களில் அதிக நீர் வெட்டு உற்பத்தி நிலைமைகளுடன் பயன்படுத்தப்படுகின்றன.

5. எண்ணெய் ESP எவ்வளவு காலம் நிலத்தடியில் இயங்க முடியும்?

சேவை வாழ்க்கை இயக்க நிலைமைகள், பொருள் தேர்வு, நிறுவல் தரம் மற்றும் பராமரிப்பு மேலாண்மை ஆகியவற்றை சார்ந்துள்ளது.

6. ESP அமைப்பை தனிப்பயனாக்க முடியுமா?

ஆம். பம்ப் விட்டம், மோட்டார் சக்தி, பொருட்கள் மற்றும் ஹைட்ராலிக் நிலைகள் குறிப்பிட்ட கிணற்றின் படி தனிப்பயனாக்கலாம் தேவைகள்.

7. பிரசவத்திற்கு முன் என்ன சோதனைகள் செய்யப்படுகின்றன?

வழக்கமான சோதனைகளில் ஹைட்ராலிக் செயல்திறன் சோதனை, காப்பு சோதனை, சீல் சோதனை மற்றும் சட்டசபை சரிபார்ப்பு ஆகியவை அடங்கும்.

8. கடல் எண்ணெய் உற்பத்திக்கு ESP ஏற்றதா?

ஆம். சிறிய கட்டமைப்பு மற்றும் நீண்ட இயக்க சுழற்சிகள் ESP அமைப்புகளை கடல் எண்ணெய் உற்பத்தி பயன்பாடுகளுக்கு ஏற்றதாக ஆக்குகின்றன.
