எங்கள் நிறுவனத்தின் A5QJ தொடர் ஆழ்துளை கிணறு நீர்ப்பாசனத்திற்கான நீர்மூழ்கிக் குழாய் ஆழத்திலிருந்து நிலத்தடி நீரைப் பிரித்தெடுக்க வடிவமைக்கப்பட்டுள்ளது. கிணறுகள், அத்துடன் ஆறுகள், நீர்த்தேக்கங்கள் மற்றும் கால்வாய்களில் இருந்து நீர் உட்கொள்ளும் திட்டங்கள். விவசாய நில பாசனத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது, மலைப்பகுதிகளில் உள்ள மக்கள் மற்றும் கால்நடைகளுக்கு வீட்டு நீர் விநியோகம், நகரங்களில் வடிகால் வசதியும் உள்ளது. தொழிற்சாலைகள், ரயில்வே, சுரங்கங்கள் மற்றும் கட்டுமான தளங்கள்.
1.ஒருங்கிணைக்கப்பட்ட மோட்டார் மற்றும் பம்ப் அமைப்பு, உயர் பாதுகாப்பு மற்றும் நம்பகத்தன்மையுடன் நீருக்கடியில் செயல்படும்.
2.கிணறு உறைக்கு சிறப்புத் தேவைகள் இல்லை; உயரும் குழாய் தொடர்புடைய வேலை அழுத்தத்தை மட்டுமே தாங்க வேண்டும்.
3.Easy நிறுவல், செயல்பாடு மற்றும் பராமரிப்பு, சிறிய தரை இடத்தை ஆக்கிரமிப்பு; பம்ப் ஹவுஸ் கட்ட தேவையில்லை.
4.கச்சிதமான அமைப்பு மற்றும் குறைந்த மூலப்பொருள் நுகர்வு.
| பொருள் | விவரக்குறிப்பு |
| பம்ப் வகை | செங்குத்து ஆழமான கிணறு நீரில் மூழ்கக்கூடிய பம்ப் |
| கட்டமைப்பு | பல-நிலை மையவிலக்கு பம்ப் |
| மோட்டார் வகை | மூன்று-கட்ட ஒத்திசைவற்ற நீர்மூழ்கி மோட்டார் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 380V / 660V |
| அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| ஓட்ட வரம்பு | தனிப்பயனாக்கப்பட்டது |
| தலை வீச்சு | 900 மீ |
| நிறுவல் வகை | செங்குத்து நிறுவல் |
| குளிரூட்டும் முறை | நீர் நிரப்பப்பட்ட மோட்டார் குளிரூட்டல் |
| நடுத்தர வெப்பநிலை | ≤20℃ |
| PH வரம்பு | 6.5–8.5 |
| திட துகள் உள்ளடக்கம் | ≤0.01% |
1.3-கட்ட AC மின்சாரம்: 50Hz அதிர்வெண், மதிப்பிடப்பட்ட மின்னழுத்தம் 380V அல்லது 660V (அனுமதிக்கக்கூடிய சகிப்புத்தன்மை ±5%).
1.நிறை ≤ 0.01% மூலம் திட துகள் உள்ளடக்கம்.
உந்தப்பட்ட திரவத்தின் 2.PH மதிப்பு 6.5 முதல் 8.5 வரை இருக்கும்.
3.நடுத்தர வெப்பநிலை ≤ 20℃.

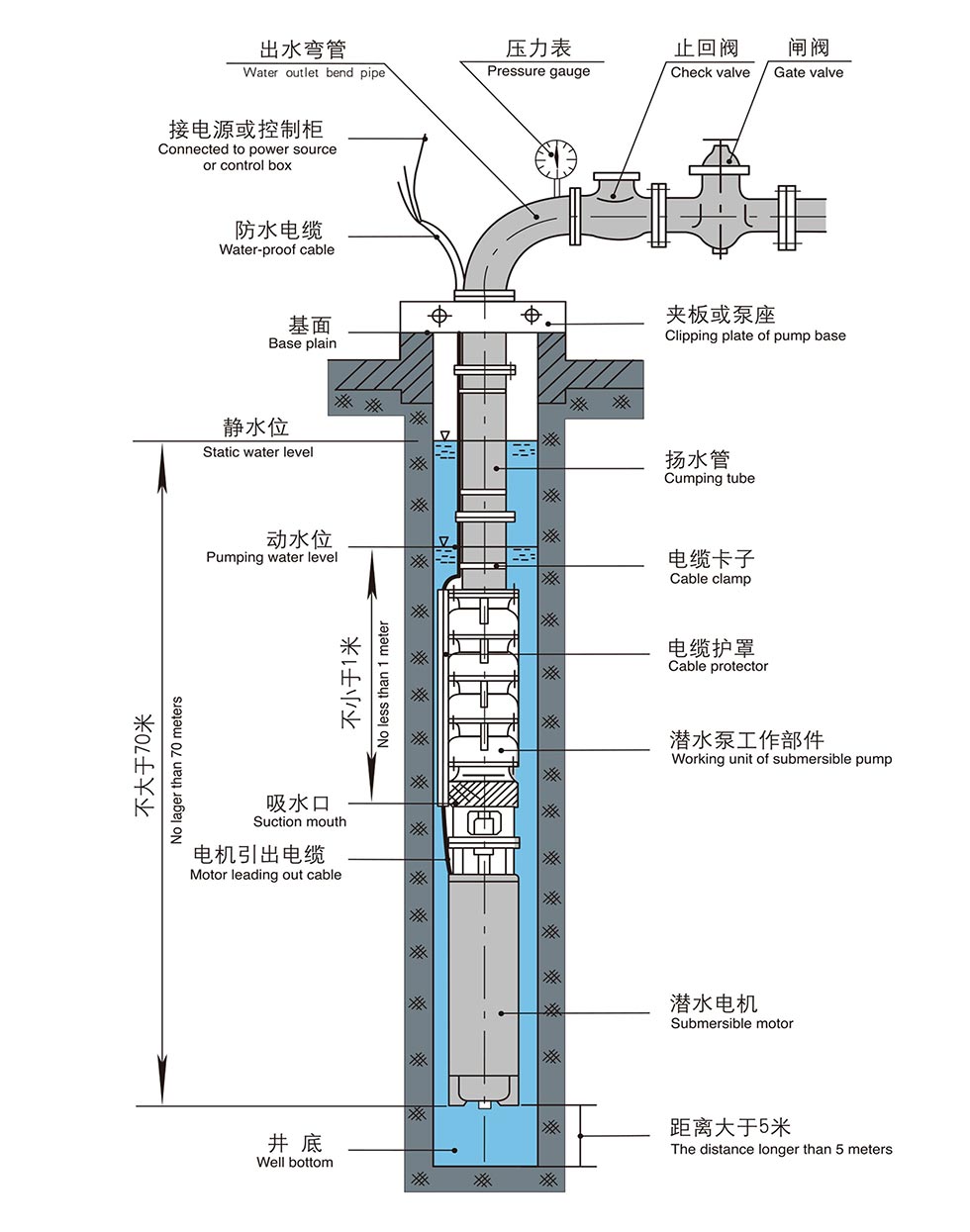

4.நீர்ப்பாசனத்திற்கான ஆழ்துளைக் கிணறு நீர்மூழ்கிக் குழாயின் நுழைவாயில் டைனமிக் நீர்மட்டத்திற்குக் கீழே குறைந்தது 1மீ இருக்க வேண்டும்; நிலையான நீர் மட்டத்தின் கீழ் அதிகபட்ச நீரில் மூழ்கும் ஆழம் 70மீ; பம்ப் பாட்டம் கிணற்றின் அடிப்பகுதியில் இருந்து குறைந்தபட்சம் 1 மீ இடைவெளியை வைத்திருக்கிறது.
5.வழுவழுப்பான உள் சுவருடன் கூடிய நேரான கிணறு உறை மற்றும் உறை இடப்பெயர்வு இல்லை.

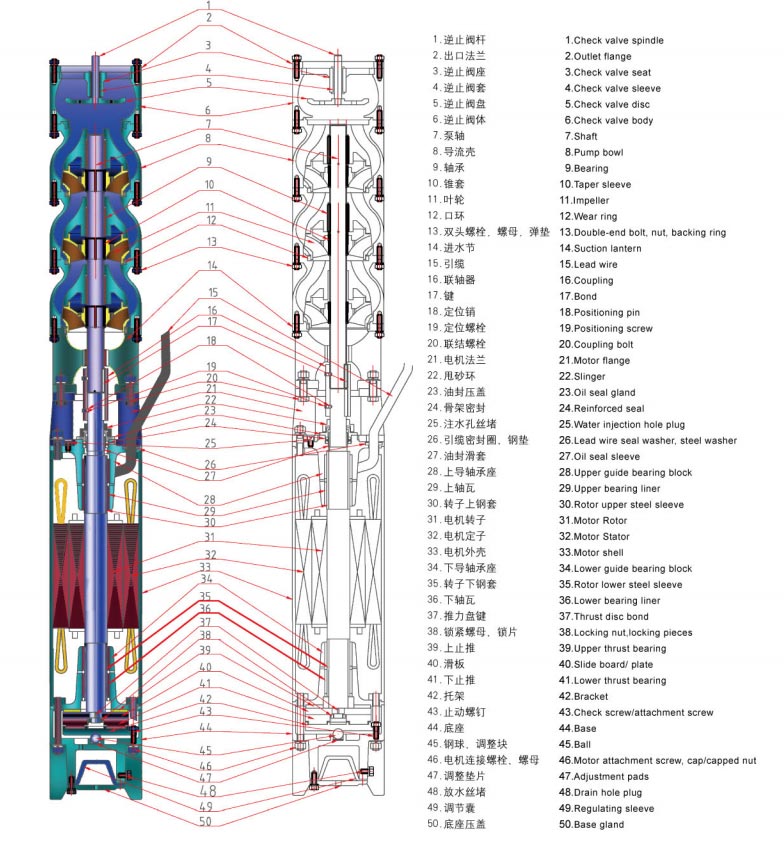

1. நீர்ப்பாசனத்திற்கான ஆழ்துளைக் கிணறு நீர்மூழ்கிக் குழாய் நீரில் மூழ்கக்கூடிய 3-கட்ட ஒத்திசைவற்ற மோட்டார் மற்றும் பம்ப் உடலைக் கொண்டுள்ளது. மோட்டார் நேரடியாக மேல் பம்ப் அலகுடன் இணைக்கப்பட்டுள்ளது. மேல் மோட்டார் தண்டு மீது பொருத்தப்பட்ட நம்பகமான தண்டு முத்திரை தடுக்கிறது உள் மோட்டார் குளிரூட்டும் நீர் மற்றும் பம்ப் செய்யப்பட்ட ஊடகம் இடையே குறுக்கு கசிவு, நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது.
2. பம்ப் ஒற்றை உறிஞ்சும் பல-நிலை செங்குத்து மையவிலக்கு வகை; பொருத்தப்பட்ட மோட்டார் நீர் நிரப்பப்பட்ட ஈரமான வகை செங்குத்து நீரில் மூழ்கக்கூடிய ஒத்திசைவற்ற மோட்டார், பீப்பாய் வகை இணைப்பு வழியாக இணைக்கப்பட்டுள்ளது.
3. மோட்டார் முறுக்கு நைலான் உறை PE நீர்ப்புகா காந்த கம்பியை ஏற்றுக்கொள்கிறது; மோட்டார் குழி சுத்தமான சுத்தமான தண்ணீரால் நிரப்பப்படுகிறது.
4. மோட்டருக்கு நீர்-உயவூட்டப்பட்ட வழிகாட்டி தாங்கு உருளைகள் பயன்படுத்தப்படுகின்றன. மோட்டார் கீழே உள்ள உந்துதல் தாங்கி இருதரப்பு அச்சைக் கொண்டுள்ளது பம்ப் இருந்து உந்துதல். உயர்-தலை பதிப்பு இறக்குமதி செய்யப்பட்டவற்றுடன் பொருந்திய நிக்கல் கொண்ட செப்பு விசிறி வடிவ உந்துதல் பட்டைகளை சித்தப்படுத்துகிறது அச்சு சுமை தாங்குவதற்கான பைலோஸ் ஸ்லைடிங் தட்டுகள்.
5. உயர்-தூக்கு மாடல்களில் பம்ப் மற்றும் மோட்டாருக்கு இடையில் ஒரு கூடுதல் அச்சு விசை தாங்கி நிறுவப்பட்டுள்ளது 900மீ.
1. தொடங்குவதற்கு முன் மோட்டார் குழியை சுத்தமான சுத்தமான தண்ணீரில் நிரப்பவும்; உறைபனி விரிசல் ஏற்படுவதைத் தவிர்க்க, குளிர்கால சேமிப்பிற்காக அனைத்து உள் நீரையும் வடிகட்டவும்.
2.ஒற்றின் காப்பு எதிர்ப்பை வழக்கமாக சோதிக்கவும், மதிப்பு 0.5 MΩ ஐ விட குறைவாக இருக்கக்கூடாது.
3. நிலையான உத்தரவாத காலம்: சாதாரண செயல்பாட்டின் கீழ் 1 வருடம்.
எடுத்துக்காட்டு: QJ80-100-37
| குறியீடு | பொருள் |
| Q | நீரில் மூழ்கக்கூடிய வகை |
| J | ஆழமான கிணறு பயன்பாடு |
| 80 | மதிப்பிடப்பட்ட ஓட்டம்: 80 m³/h |
| 100 | மதிப்பிடப்பட்ட தலை: 100 மீ |
| 37 | மோட்டார் சக்தி: 37 kW |
பம்ப் மாதிரியைத் தேர்ந்தெடுப்பதற்கு முன், வாடிக்கையாளர்கள் பின்வரும் தகவலை உறுதிப்படுத்த வேண்டும்:
நீர்ப்பாசன பரப்பு மற்றும் நீர் தேவைக்கு ஏற்ப தேவையான நீர் வெளியீட்டை தீர்மானிக்கவும்.
தேவையான தூக்கும் உயரத்தைக் கணக்கிடுங்கள்:
• நன்கு ஆழம்
• செங்குத்து தூக்கும் தூரம்
• குழாய் அழுத்தம் இழப்பு
• டெர்மினல் நீர் அழுத்தம் தேவைகள்
ஏற்கனவே உள்ள கிணறு உறைக்கு பொருத்தமான பம்ப் விட்டம் ஒன்றைத் தேர்ந்தெடுக்கவும்.
மின்னழுத்தம், அதிர்வெண் மற்றும் கிடைக்கக்கூடிய மின் திறனை உறுதிப்படுத்தவும்.
நீர் வெப்பநிலை, PH மதிப்பு மற்றும் திடமான துகள் உள்ளடக்கத்தை சரிபார்க்கவும்.
இந்த அளவுருக்களை வழங்குவது, தேர்ந்தெடுக்கப்பட்ட பம்ப் எதிர்பார்த்த செயல்திறனை வழங்குவதை உறுதிசெய்ய உதவுகிறது.
| தவறு நிகழ்வுகள் | காரணங்கள் | தீர்வுகள் |
| தலைக்கு எட்டவில்லை, நீர் உறிஞ்சப்படுவதில்லை அல்லது போதுமான நீர் வெளியேற்றம் இல்லை. | 1.அனுமதிக்கப்பட்ட நிமிடத்தின் கீழ் டைனமிக் நீர்மட்டம் குறைகிறது. மாறும் நீர் நிலை; 2.லிப்ட் குழாயில் உடைப்பு கூட்டு; 3.மோட்டரின் தலைகீழ் சுழற்சி; 4. மின்னழுத்தத்தில் குறைவு; 5.தடுக்கப்பட்ட நீர் நுழைவாயில்; 6.சேதமடைந்த கப்ளர். |
1.கிணறு ஆழத்தை அதிகரிக்க, பம்ப் நிலை மற்றும் லிப்ட் குழாயை அதிகரிக்கவும்; 2. உடைப்பு பழுது; 3. கம்பியை மாற்றவும் இணைப்பான்; 4. மின்னழுத்தத்தை சரிபார்க்கவும்; 5.வாஷ் வாட்டர் இன்லெட்; 6.கப்ளரை மாற்றவும். |
| தொடக்கத்தில், சலசலப்புடன் மோட்டார் இயங்கத் தவறியது. | 1.தாங்கி வலிப்பு; 2.மோட்டரின் ஒற்றை கட்ட இயக்கம். |
1.சேதமடைந்த பாகங்களை ஆராய்ந்து சரிசெய்தல்; 2. இணைக்கும் கம்பியைச் சரிபார்த்து, கட்டச் செயலிழப்பைக் கண்டறியவும். |
| ஓவர்லார்ஜ் அம்மீட்டர் பாயிண்டர் ஸ்விங் | 1. டைனமிக் நீர் நிலை உறிஞ்சும் நுழைவாயிலுக்கு குறைகிறது; 2.அனுமதிக்கப்பட்ட நீர் மட்டத்தின் கீழ் மாறும் நீர்மட்டம் குறைகிறது min.dynamic நீர் நிலை; |
1.நீர் வெளியேற்றத்தைக் குறைத்து, நீரில் மூழ்கும் ஆழத்தை அதிகரிக்கவும். |
| அலகு வன்முறை அதிர்வு | 1.பம்ப் சுழல் வளைந்துள்ளது; யூனிட் தாங்கி பகுதியில் 2. உடைகள் மற்றும் கண்ணீர் மிகவும் பெரியது; 3. மிகவும் தீவிரமானது த்ரோட்டில்; 4.சேதமடைந்த கப்ளர். |
1.சுழல் அளவீடு; 2.தாங்கியை மாற்றவும்; 3.கேட் வால்வை பெரிதாக்கவும்; 4.கப்ளரை மாற்றவும். |
| ஓட்டத்தில் வீழ்ச்சி | 1. மோதிரத்தை அணியும்போது அணியவும்; 2.தடுக்கப்பட்ட நீர் நுழைவாயில்; 3.லிப்ட் பைப்புகளுக்கு இடையே உள்ள இணைப்பில் கசிவு அல்லது குண்டுகள். |
1.தேய்ந்த பாகங்களை பழுதுபார்த்தல் அல்லது மாற்றுதல்; 2.வாஷ் வாட்டர் இன்லெட்; 3.இணைப்பு பகுதியை சரிபார்க்கவும். |
| இன்சுலேஷன் எதிர்ப்பில் திடீர் குறைவு | 1.மோட்டார் கேபிள் இணைப்பியின் மோசமான தரம்; 2.மோட்டார் ரோட்டேட்டர் வயரிங் சேதமடைந்த காப்பு; 3.அணிந்தது கேபிள். |
1.கேபிள் இணைப்பியை மீண்டும் இணைக்கவும்; 2.மோட்டார் வயரிங் பழுது; 3.சேதங்களை சரிசெய்தல். |
| மின் நுகர்வு அதிகரிப்பு (அம்மீட்டர் அறிகுறி மதிப்பிடப்பட்டதை விட அதிகமாக உள்ளது மதிப்பு) |
1.Worn bearing impeller; 2.தாங்கி அணிந்த பிறகு மோட்டரின் இடை தொடர்பு; 3.சிராய்ப்பு தூண்டி மற்றும் ஷெல் இடையே. |
1.எக்ஸாமைன் மற்றும் ரிப்பேர் பம்ப்; 2.சோதனை மற்றும் பழுது மோட்டார்; 3.கட்டுப்பாட்டு ஓட்டம் மற்றும் மோட்டார் உந்துதலை சரிபார்க்கவும் தாங்கி. |
ஆழ்துளை கிணறுகளில் இருந்து நிலத்தடி நீரைப் பிரித்தெடுப்பதற்கும், நீர் வழங்குவதற்கும் முக்கியமாக ஆழ்துளைக் கிணறு நீரில் மூழ்கக்கூடிய பம்ப் பயன்படுத்தப்படுகிறது நீர்ப்பாசனம், வீட்டு உபயோகம், தொழில்துறை பயன்பாடுகள் மற்றும் பிற நீர் பரிமாற்ற திட்டங்கள்.
ஆம். ATQJ தொடர் விவசாய நில நீர்ப்பாசனம், தெளிப்பான் அமைப்புகள், பசுமை இல்ல நீர்ப்பாசனம் மற்றும் பிறவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது. விவசாய நீர் வழங்கல் பயன்பாடுகள்.
வாடிக்கையாளர்கள் வழங்க வேண்டும்:
• தேவையான ஓட்ட விகிதம்
• பம்ப் தலை
• நன்கு ஆழம்
• நன்றாக விட்டம்
• நீர் ஆதார தகவல்
• பவர் சப்ளை தேவைகள்
ஆம். AOTE பம்ப் ஓட்ட விகிதம், தலை, மோட்டார் சக்தி, மின்னழுத்தம் மற்றும் பொருட்கள் உள்ளிட்ட பம்ப் அளவுருக்களை தனிப்பயனாக்கலாம் திட்ட தேவைகள்.
அனுமதிக்கப்பட்ட நிறுவல் ஆழம் தேர்ந்தெடுக்கப்பட்ட மாதிரி மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது. உயர் தலை மாதிரிகள் அடைய முடியும் 900 மீட்டர் வரை தலை தூக்கும்.
காப்பு எதிர்ப்பு, கேபிள் நிலை, இயக்க மின்னோட்டம் மற்றும் நீர் வெளியீடு ஆகியவற்றின் வழக்கமான சோதனைகளை பராமரிக்க பரிந்துரைக்கப்படுகிறது நிலையான செயல்திறன்.
AOTE பல ஆண்டுகளாக பம்ப் தயாரிப்பில் நிபுணத்துவம் பெற்றுள்ளது, ஆழ்துளை கிணறு நீரில் மூழ்கக்கூடிய பம்புகளை வழங்குகிறது விவசாய, தொழில்துறை மற்றும் நகராட்சி பயன்பாடுகள். அனுபவம் வாய்ந்த பொறியியல் திறன் மற்றும் நெகிழ்வான உற்பத்தியுடன் செயல்முறைகள், வெவ்வேறு நீர் வழங்கல் திட்டங்களுக்கான நிலையான மாதிரிகள் மற்றும் தனிப்பயனாக்கப்பட்ட பம்ப் தீர்வுகளை நாங்கள் ஆதரிக்கிறோம்.
