சுரங்கத் திறன் மற்றும் பாதுகாப்பைப் பாதிக்கும் முக்கிய சவால்களில் நீர் சேகரிப்பு ஒன்றாகும். அதிகப்படியான நிலத்தடி நீர், மழை, மற்றும் நிலத்தடி கசிவு உற்பத்திக்கு இடையூறு விளைவிக்கும், சாதனங்களை சேதப்படுத்தும் மற்றும் இயக்க செலவுகளை அதிகரிக்கும்.

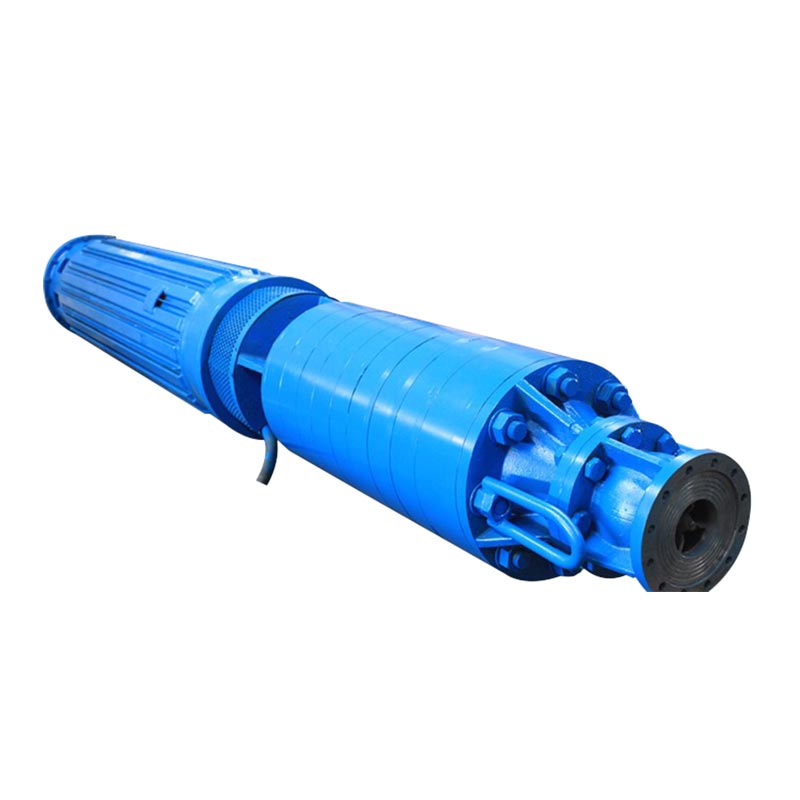

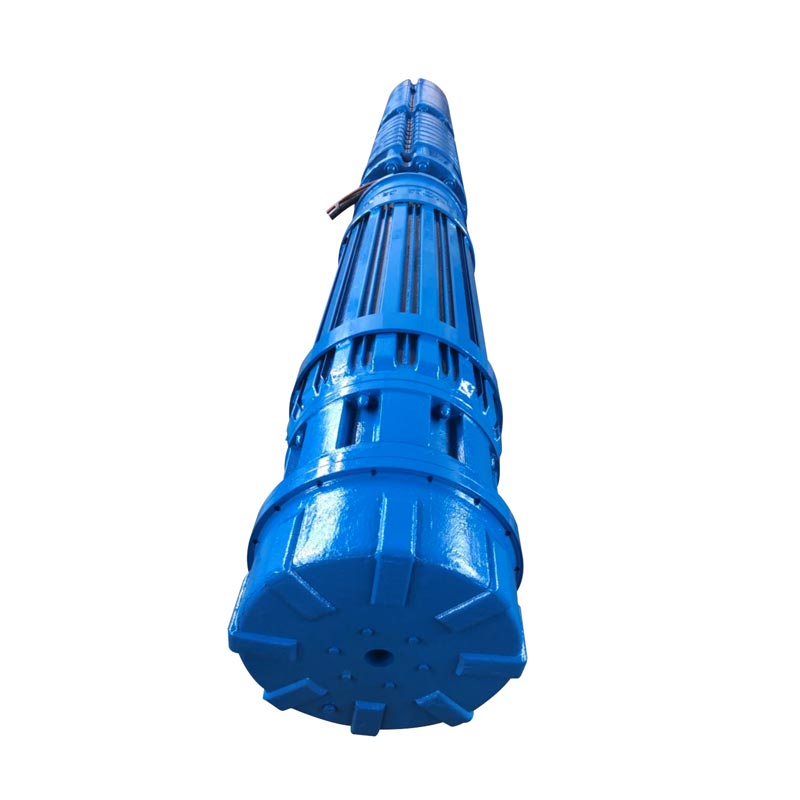

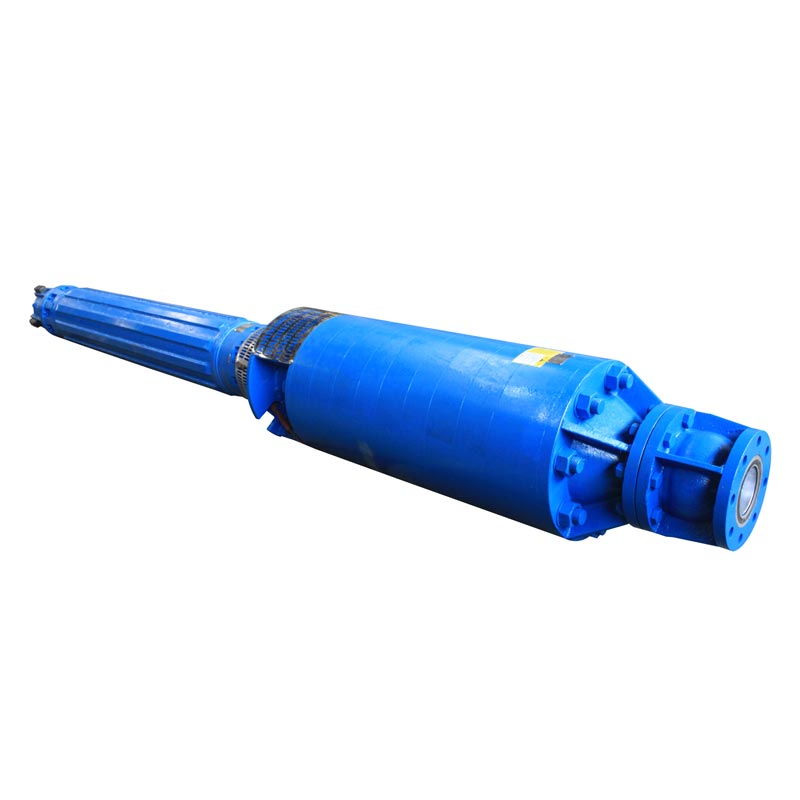

வடிகால் நீர்மூழ்கி சுரங்க பம்ப் கனரக சுரங்க நீரை நீக்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. செயல்பாடு மற்றும் நீண்ட சேவை வாழ்க்கை தேவை. உயர் செயல்திறன் கொண்ட மையவிலக்கு ஹைட்ராலிக் அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது மற்றும் வலுவானது நீரில் மூழ்கக்கூடிய மோட்டார் தொழில்நுட்பம், இது ஆழமான சுரங்கங்கள், பெரிய திறந்த குழிகள் மற்றும் சூழல்களில் கூட நிலையான நீரை அகற்றுவதை வழங்குகிறது. சிராய்ப்பு துகள்கள் கொண்டது.
நிலக்கரி மற்றும் தாமிரச் சுரங்கங்கள் முதல் தங்கம், தகரம் மற்றும் வைரம் பிரித்தெடுக்கும் தளங்கள் வரை, இந்த பம்ப் நம்பகமான வடிகால் வழங்குகிறது. கோரும் நிலைமைகளின் கீழ் செயல்திறன்.
அச்சு உந்துதல் மற்றும் வரையப்பட்ட திடப்பொருள்கள் மற்றும் வண்டல் ஆகியவற்றிலிருந்து அலகு மீது குறைந்த சுமை, அதிக செயல்பாட்டு நம்பகத்தன்மை.
அதிக செயல்பாட்டு நம்பகத்தன்மை, நீண்ட சேவை வாழ்க்கை. 10 ஆண்டுகள் அல்லது அதற்கும் அதிகமாக இருக்கும் HDM அம்சம் கொண்ட நீரில் மூழ்கக்கூடிய மோட்டார் பம்புகளுக்கு.
நீண்ட சேவை வாழ்க்கை மற்றும் அதிக செயல்திறன் (90%-பிளஸ் வரை), குறைந்த இயக்க செலவுகள்.
ஓட்டம் திறன் Q: 6000 m'/h வரை (26500 US gpm)
டெலிவரி ஹெட் எச்: 1500 மீ (5000 அடி) வரை
அழுத்தம் ப: 150 பார் (2200 Psi) வரை
வேகம் n: 3600 rpm வரை
மோட்டாரின் செயல்திறன் தரவு:
அதிர்வெண்: 50 ஹெர்ட்ஸ்/ 60 ஹெர்ட்ஸ்
மின்னழுத்தம் V: 14000 வோல்ட் வரை
மோட்டார் சக்தி P: 5000 kW வரை (6700 HP)
வேகம் n: 3600rpm வரை
வெப்பநிலை t: 100 ℃ வரை
பொருட்கள்: சாம்பல் வார்ப்பிரும்பு, டக்டைல் இரும்பு, வெண்கலம், அலுமினிய வெண்கலம், டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு உட்பட உங்கள் தேவைகளுக்கு ஏற்ப பொருட்கள் தனித்தனியாக தேர்ந்தெடுக்கப்படுகின்றன.
(1) நீர்மூழ்கிக் குழாய் ஒரு மையவிலக்கு தூண்டி மற்றும் ஒரு ரேடியல் வழிகாட்டி வேன் அமைப்பைக் கொண்டுள்ளது; செயல்பாட்டின் போது, திரவம் கதிரியக்கமாக இழுக்கப்பட்டு கதிரியக்கமாக வெளியேற்றப்படுகிறது;
(2) இந்த நீர்மூழ்கிக் குழாய் முதன்மையாக தூண்டி, முத்திரை வளையம், மேல் மற்றும் கீழ் வழிகாட்டி வேன்கள், மேல் மற்றும் கீழ் இடைநிலைப் பிரிவுகள், உறிஞ்சும் பிரிவு, வெளியேற்றப் பிரிவு, பம்ப் ஷாஃப்ட், மேல் உந்துதல் தாங்கி, வழிகாட்டி வேன் ஸ்லீவ் மற்றும் இடைநிலை மாற்றம் பிரிவு ஆகியவற்றைக் கொண்டுள்ளது.
(3) பம்பின் வேலை செய்யும் அறை தூண்டி, வழிகாட்டி வேன்கள் மற்றும் இடைநிலை பிரிவுகளைக் கொண்டுள்ளது. தூண்டுதல், தாங்கும் சட்டைகள் மற்றும் எஃகு ஸ்லீவ்கள் ஆகியவை ரோட்டார் சட்டசபையை உருவாக்குகின்றன, அதே நேரத்தில் ஸ்லைடிங் தாங்கு உருளைகள் உறிஞ்சும் பிரிவு, வெளியேற்ற பிரிவு மற்றும் இடைநிலை மாற்றம் பிரிவில் சுழலும் ரோட்டார் அசெம்பிளியை ஆதரிக்கும் வகையில் நிறுவப்பட்டுள்ளன.
(4) அச்சு சக்திகளை சமநிலைப்படுத்த, தூண்டிகள் சமச்சீராக அமைக்கப்பட்டிருக்கும்: மேல் தூண்டுதல் கடிகார திசையில் சுழல்கிறது, அதே நேரத்தில் கீழ் தூண்டுதல் எதிர் திசையில் நிறுவப்பட்டுள்ளது. செயல்பாட்டின் போது தூண்டுதல்களால் உருவாக்கப்படும் அச்சு சக்திகள் ஒன்றையொன்று ரத்து செய்கின்றன, மேலும் எஞ்சியிருக்கும் அச்சு விசையானது மோட்டருடன் இணைக்கப்பட்ட உந்துதல் தாங்கி மூலம் தாங்கப்படுகிறது, இதன் மூலம் அலகு சேவை வாழ்க்கை நீட்டிக்கப்படுகிறது.
(5) பம்ப் இணைப்பின் ரேடியல் ஷோல்டரைப் பயன்படுத்தி ரோட்டார் நிலைநிறுத்தப்பட்டு மோட்டார் தாங்கி வீட்டு இணைப்புடன் சீரமைக்கப்படுகிறது, மேலும் திடமான இணைப்பை உருவாக்குவதற்கு போல்ட் மூலம் அச்சில் பாதுகாக்கப்படுகிறது.
(1) மோட்டார் ஸ்டேட்டர், ரோட்டார், மேல் மற்றும் கீழ் வழிகாட்டி தாங்கு உருளைகள், உந்துதல் தாங்கு உருளைகள், அடிப்படை, தண்டு நீட்டிப்பு முத்திரை ஆகியவற்றைக் கொண்டுள்ளது சட்டசபை மற்றும் பிற கூறுகள்.
(2) மோட்டார் ஷாஃப்ட் நீட்டிப்பு ஒரு ரப்பர்-வலுவூட்டப்பட்ட எண்ணெய் முத்திரை மற்றும் ஒரு இயந்திர முத்திரையைப் பயன்படுத்தி சீல் செய்யப்படுகிறது.
(3) மோட்டருக்கு இடையே உள்ள அழுத்தத்தை சமன் செய்ய மோட்டாரின் அடிப்பகுதியில் ஒரு ரப்பர் விரிவாக்க சிறுநீர்ப்பை நிறுவப்பட்டுள்ளது. உள் குழி மற்றும் வெளிப்புற நீர் வெப்ப விரிவாக்கம் மற்றும் சுருங்குதல் மோட்டார் உள்ளே அல்லது போது போது வெளிப்புற நீர் மட்டம் மாறுகிறது. மோட்டரின் கீழ் பகுதி அரிப்பை எதிர்க்கும் கால்வனேற்றப்பட்ட தாளுடன் வரிசையாக உள்ளது உலோகம்.
(4) மோட்டார் வீட்டின் வெளிப்புற மேற்பரப்பில் குளிரூட்டும் துடுப்புகள் மற்றும் குளிரூட்டும் நீர் சேனல்கள் உள்ளன. செயல்பாட்டின் போது, தி மோட்டாரின் உட்புறம் தண்ணீரில் நிரப்பப்பட்டுள்ளது, இது ரோட்டரின் அடிப்பகுதியில் உள்ள தூண்டுதலால் சுழற்றப்படுகிறது. சீரான உள் வெப்பநிலை. அதே நேரத்தில், மோட்டாரின் வெளிப்புற மேற்பரப்பில் அதிவேக நீர் ஓட்டம் சிதறுகிறது வீடுகள், குளிரூட்டும் துடுப்புகள் மற்றும் நீர் கால்வாய் பரப்புகளில் இருந்து வெப்பம்.
(5) மோட்டாரின் ஸ்டேட்டர் முறுக்குகள் உயர் மின்னழுத்த, நீர்-எதிர்ப்பு இன்சுலேட்டட் கம்பியைப் பயன்படுத்துகின்றன, இது சிறந்த வெப்பநிலையை வழங்குகிறது எதிர்ப்பு மற்றும் காப்பு பண்புகள். முறுக்கு கம்பிகள் உயர் மின்னழுத்த, நீர்-எதிர்ப்பு மின் கேபிளுடன் இணைக்கப்பட்டுள்ளன. கூடுதலாக, நீரை கண்காணிக்க வெப்பநிலை உணரிகள் முறுக்கு முனைகளின் மேற்பரப்பில் இணைக்கப்பட்டுள்ளன அவர்களைச் சுற்றியுள்ள வெப்பநிலை. வெப்பநிலை உணரிகள் நான்கு-கோர் கேபிளுடன் இணைக்கப்பட்டுள்ளன; இரண்டு கேபிள்களும் மேல் வழிகாட்டியில் உள்ள கேபிள் வெளியேறும் துளைகள் வழியாக வெளியேற்றப்படுகின்றன தாங்கி வீடுகள்.
(6) ரோட்டார் அணில்-கூண்டு வகையைச் சேர்ந்தது, கூண்டு செப்புக் கடத்திகளால் ஆனது.
(7) மேல் மற்றும் கீழ் வழிகாட்டி தாங்கி வீடுகள் தாங்கி ஓடுகள் பொருத்தப்பட்டுள்ளன, மேலும் ஒரு உந்துதல் தாங்கி நிறுவப்பட்டுள்ளது ரோட்டரின் கீழ் முனை. உந்துதல் தாங்கி சட்டசபை மேல் மற்றும் கீழ் உந்துதல் தாங்கு உருளைகள் மற்றும் ஒரு நெகிழ் கொண்டுள்ளது தட்டு, இது அச்சு சக்திகளை ஆதரிக்க பயன்படுகிறது; மேல் உந்துதல் தாங்கி ஒரு பிரிக்கப்பட்ட வளைய வகை, அதே சமயம் கீழ் உந்துதல் தாங்கி ஒரு பிரிக்கப்பட்ட துறை வகை.
நிலத்தடி நிலக்கரி சுரங்கங்களில் இருந்து நிலத்தடி நீரை திறம்பட அகற்றுதல்.
தாமிரம், தங்கம், தகரம் மற்றும் வைர சுரங்க வடிகால் அமைப்புகளுக்கு ஏற்றது.
பெரிய சுரங்கக் குழிகளில் மழைக் குவிப்பு மற்றும் நிலத்தடி நீர் கட்டுப்பாடு ஆகியவற்றைக் கையாளுகிறது.
ஆழமான நிலத்தடி செயல்பாடுகளுக்கான உயர் அழுத்த கட்டமைப்பு.
பம்ப் நிலத்தடி நீர், வண்டல் மற்றும் இடைநிறுத்தப்பட்ட துகள்கள் கொண்ட சுரங்க நீர் வடிவமைக்கப்பட்டுள்ளது. பொருள் தேர்வு நீர் நிலைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.
உள்ளமைவைப் பொறுத்து, பம்ப் 1500 மீட்டர் வரை டெலிவரி ஹெட்களை அடைய முடியும், இது ஆழமான சுரங்கத்திற்கு ஏற்றதாக இருக்கும். வடிகால் பயன்பாடுகள்.
பொதுவான பொருட்களில் வார்ப்பிரும்பு, டக்டைல் இரும்பு, வெண்கலம், அலுமினிய வெண்கலம் மற்றும் டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு ஆகியவை அடங்கும். தி தேர்வு அரிப்பு மற்றும் சிராய்ப்பு தேவைகளைப் பொறுத்தது.
ஆம். பம்ப் ஹைட்ராலிக் செயல்திறன், மோட்டார் மின்னழுத்தம், சக்தி, பொருட்கள் மற்றும் கட்டமைப்பு ஆகியவற்றின் படி தனிப்பயனாக்கலாம் திட்ட தேவைகள்.
